Conexões, Flanges e Linha de Combate a Incêndio que geram as melhores soluções!

1 de 8

Trabalhamos com 100% de flexibilidade para atender todo tipo de necessidade, por isso, conheça nossa linha de conexões e flanges em aço carbono e aço inox que conta com uma infinidade de produtos para conectar todas as tubulações utilizadas em seu projeto. São eles:

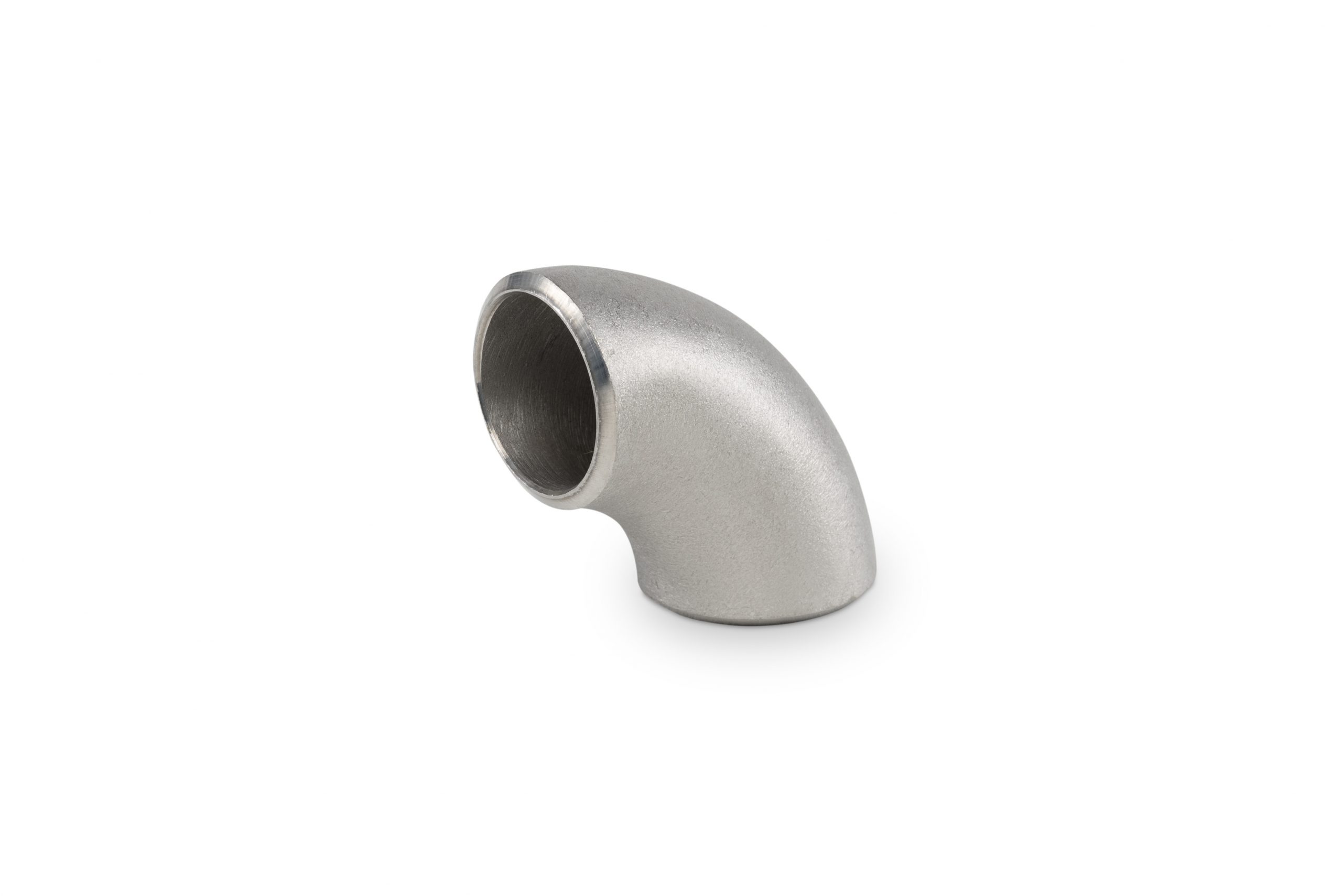

• Curvas

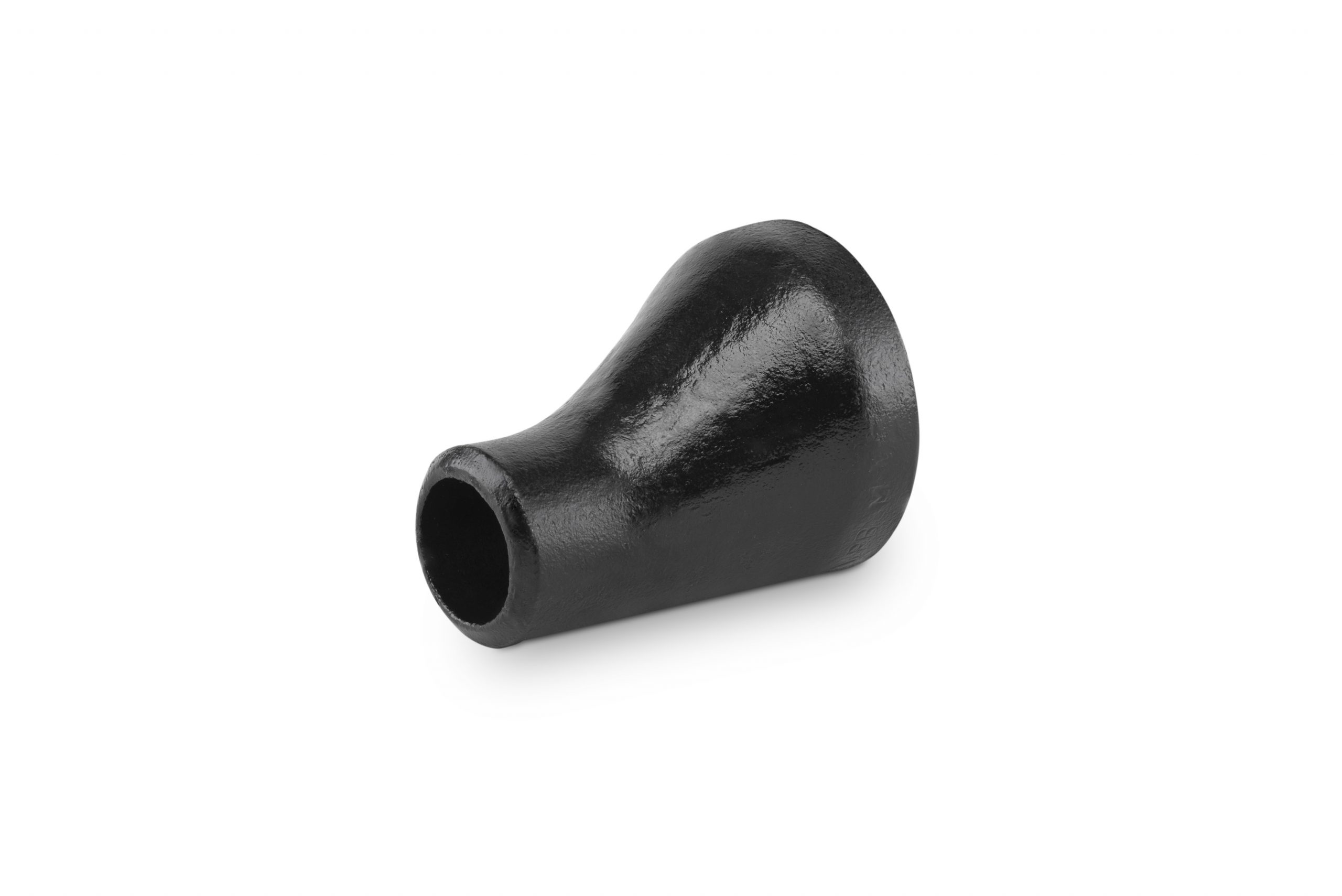

• Redução
• Tee e Caps/Tampão

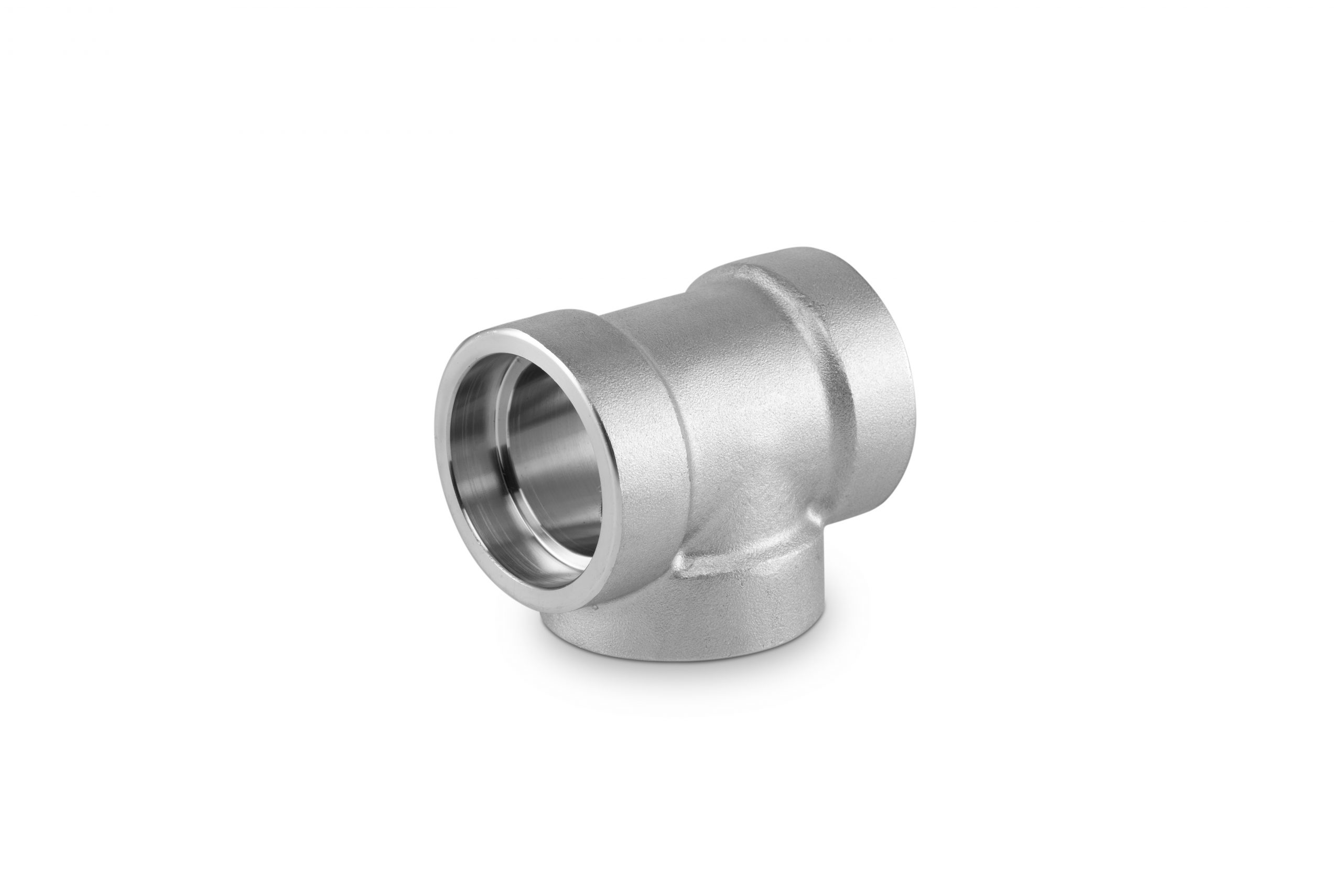

• Conexões Forjadas

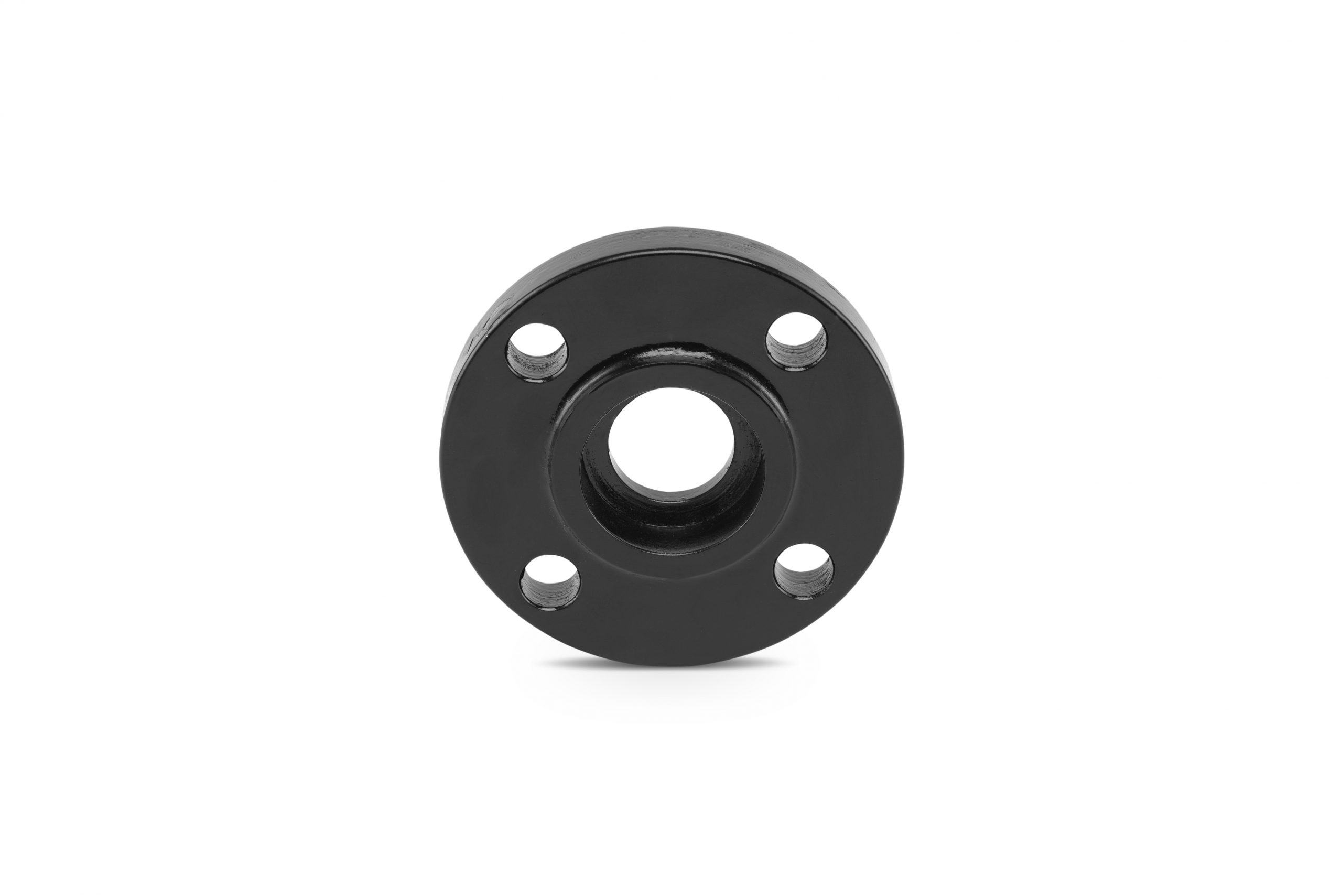

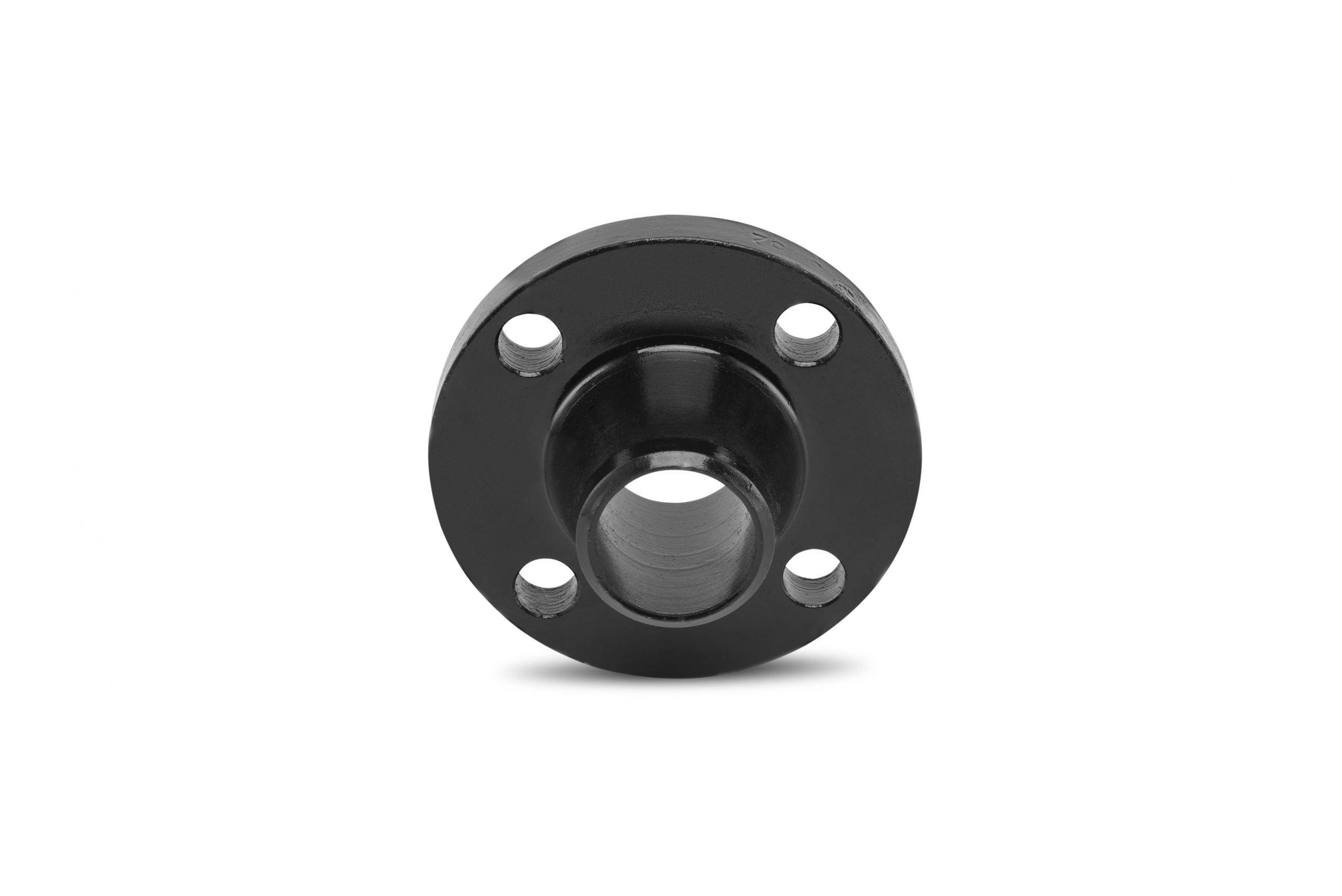

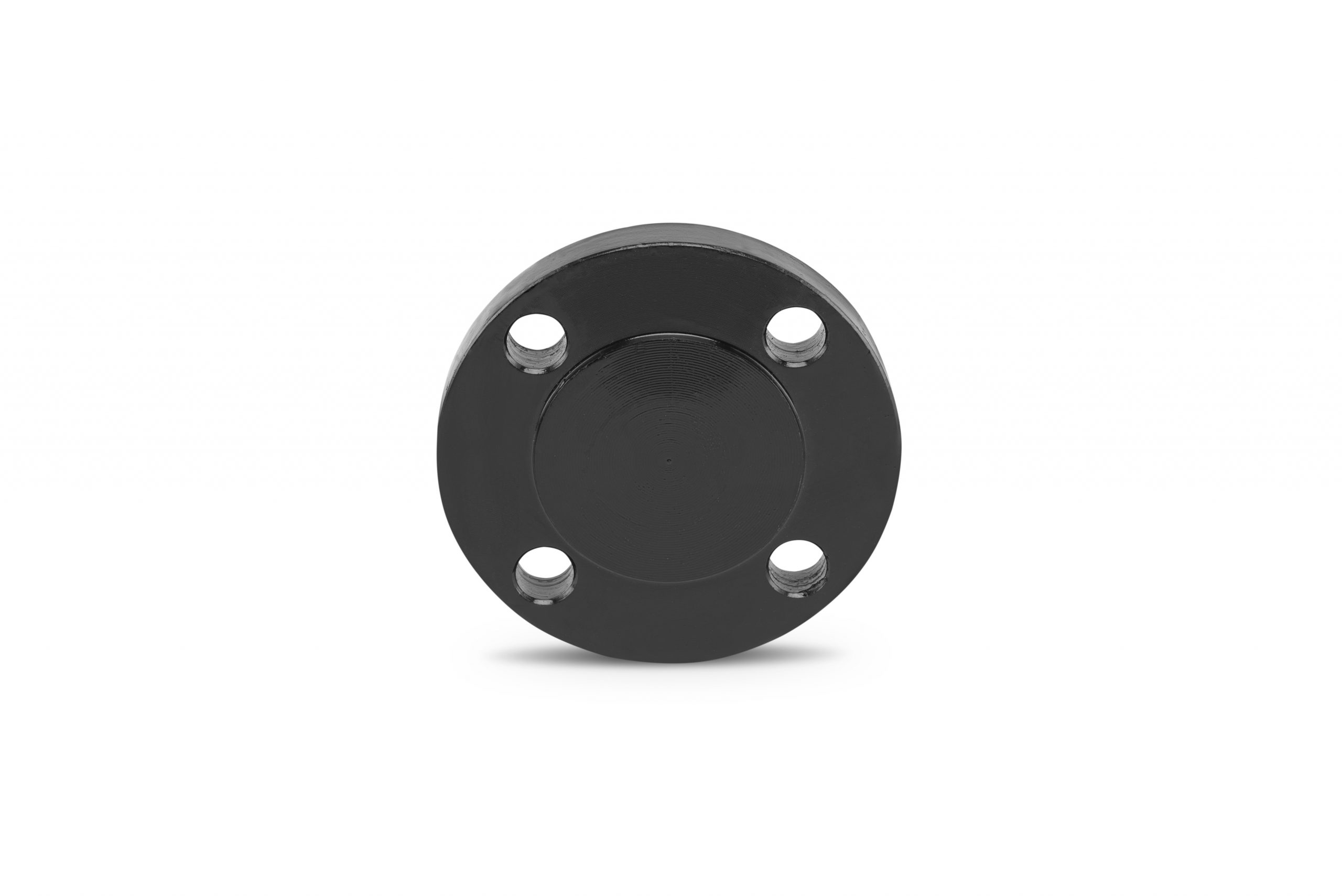

• Flanges

Linha de Combate a Incêndio
Com o objetivo de sempre oferecer soluções completas aos nossos clientes, o Grupo Açotubo anuncia sua nova linha de produtos direcionada ao combate a incêndios, garantindo assim a segurança e proteção dos seus ambientes. Em nosso portfólio de produtos você encontra:

• Tubos Ranhurados, Pintados e com Furação
• Acoplamentos e Conexões Ranhuradas (Grooved)
• Bicos Sprinkler
• Válvulas Ranhuradas

Fale agora mesmo com um dos nossos consultores.


Warning: Illegal offset type in isset or empty in /srv/app531.2d387bf3.configr.cloud/www/wp-content/plugins/advanced-custom-fields-pro/includes/class-acf-data.php on line 127

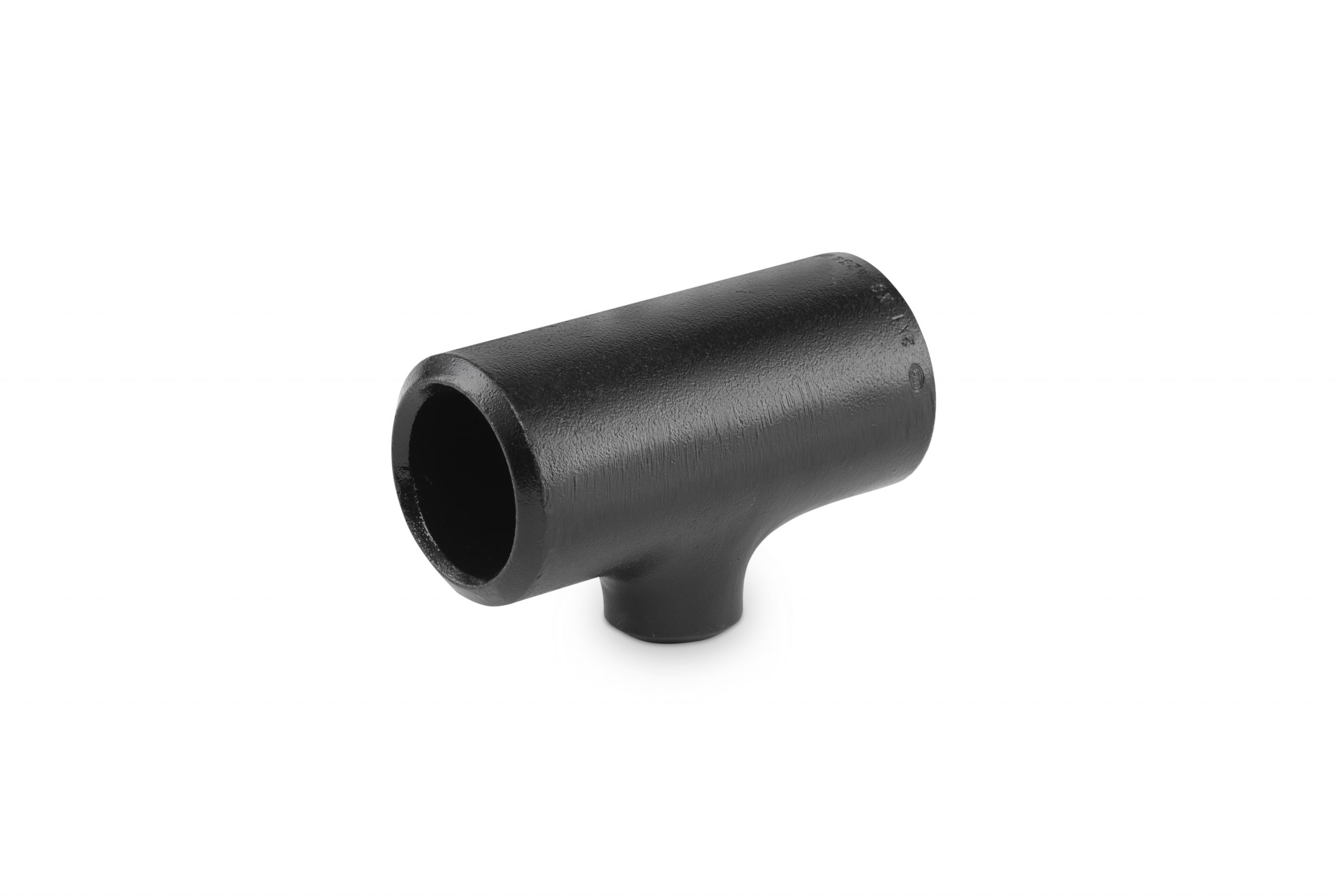

TEE, TEE de Redução, Cruzeta e Redução ANSI B 16.9.



Diâmetro Nominal pol. (“) Diâmetro Nominal de Saída pol. (‘’) C M H
(mm)
3/4 3/4 28,58
1/2 28,58 28,58 38,10
1 1 38,10
3/4 38,10 38,10 50,80
1/2 38,10 38,10 50,80
1 1/4 1 1/4 47,62
1 47,62 47,62 50,80
3/4 47,62 47,62 50,80
1/2 47,62 47,62 50,80
1 1/2 1 1/2 57,15
1 1/4 57,15 57,15 63,50
1 57,15 57,15 63,50
3/4 57,15 57,15 63,50
1/2 57,15 57,15 63,50
2 2 63,50
1 1/2 63,50 60,32 76,20
1 1/4 63,50 57,15 76,20
1 63,50 50,80 76,20
3/4 63,50 44,45 76,20
2 1/2 2 1/2 76,20
2 76,20 69,85 88,90
1 1/2 76,20 66,68 88,90
1 1/4 76,20 63,50 88,90
1 76,20 57,15 88,90





Diâmetro Nominal pol. (“) Diâmetro Nominal de Saída pol. (‘’) C M H
(mm)
3 3 85,72
2 1/2 85,72 82,55 101,60
2 85,72 76,20 101,60
1 1/2 85,72 73,02 101,60
1 1/4 85,72 69,85 101,60
3 1/2 3 1/2 95,25 101,60
3 95,25 92,08 101,60
2 1/2 95,25 88,90 101,60
2 95,25 82,55 101,60
1 1/2 95,25 79,38 101,60
4 4 104,78 101,60
3 1/2 104,78 101,60 101,60
3 104,78 98,42 101,60
2 1/2 104,78 95,25 101,60
2 104,78 88,90 101,60
1 1/2 104,78 85,72 101,60
5 5 123,83
4 123,83 117,48 127,00
3 1/2 123,83 114,30 127,00
3 123,83 111,13 127,00
2 1/2 123,83 107,95 127,00
2 123,83 104,78 127,00



Diâmetro Nominal pol. (“) Diâmetro Nominal de Saída pol. (‘’) C M H
(mm)
6 6 142,90
5 142,90 136,50 139,70
4 142,90 130,20 139,70
3 1/2 142,90 127,00 139,70
3 142,90 123,83 139,70
2 1/2 142,90 120,65 139,70
8 8 177,80
6 177,80 168,30 152,40
5 177,80 161,90 152,40
4 177,80 155,60 152,40
3 1/2 177,80 152,40 152,40
10 10 215,90
8 215,90 203,20 177,80
6 215,90 193,70 177,80
5 215,90 190,50 177,80
4 215,90 184,20 177,80
12 12 254,00
10 254,00 241,30 203,20
8 254,00 228,60 203,20
6 254,00 219,10 203,20
5 254,00 215,90 203,20
14 14 279,40
12 279,40 269,90 330,20
10 279,40 257,20 330,20
8 279,40 247,60 330,20
6 279,40 238,10 330,20



Diâmetro Nominal pol. (“) Diâmetro Nominal de Saída pol. (‘’) C M H
(mm)
16 16 304,80
14 304,80 304,80 355,60
12 304,80 295,30 355,60
10 304,80 282,60 355,60
8 304,80 273,00 355,60
6 304,80 263,50 355,60
18 18 342,90
16 342,90 330,20 381,00
14 342,90 330,20 381,00
12 342,90 320,70 381,00
10 342,90 308,00 381,00
8 342,90 298,50 381,00
20 20 381,00
18 381,00 368,30 508,00
16 381,00 355,60 508,00
14 381,00 355,60 508,00
12 381,00 346,10 508,00
10 381,00 333,40 508,00
8 381,00 323,80 508,00
24 24 431,80
20 431,80 431,80 508,00
18 431,80 419,10 508,00
16 431,80 406,40 508,00
14 431,80 406,40 508,00
12 431,80 396,90 508,00










CONEXÕES – CURVAS E CAPS | Tampão – Espessura de Parede e Dimensões.



Diâmetro Nominal pol. (“) Diâmetro Externo (mm) Espessura de Parede
Schedule 5-S Schedule 10-S Schedule 20 Schedule 30 STD Schedule 40-S Schedule 40 Schedule 60 XS Schedule 80-S Schedule 80 Schedule 1 Schedule 120 Schedule 140 Schedule 160 XXS
1/2 21.30 1.65 2.11 2.76 2.77 2.77 3.73 3.73 3.73 4.77 7.46
3/4 26.67 1.65 2.11 2.87 2.87 2.87 3.91 3.91 3.91 5.56 7.82
1 33.40 1.65 2.77 3.37 3.38 3.38 4.54 4.55 4.55 6.35 9.09
1 1/4 42.16 1.65 2.77 3.55 3.56 3.56 4.85 4.85 4.85 6.35 9.70
1 1/2 48.26 1.65 2.77 3.68 3.68 3.68 5.08 5.08 5.08 7.13 10.16
2 60.32 1.65 2.77 3.91 3.91 3.91 5.53 5.54 5.54 8.73 11.07
2 1/2 73.02 2.11 3.05 5.15 5.16 5.16 7.01 7.01 7.01 9.52 14.02
3 88.90 2.11 3.05 5.48 5.49 5.49 7.62 7.62 7.62 11.12 15.24
3 1/2 101.60 2.11 3.05 5.74 5.74 5.74 8.07 8.08 8.08 16.15
4 114.30 2.11 3.05 6.02 6.02 6.02 8.56 8.56 8.56 11.12 13.48 17.12
5 141.30 2.77 3.40 6.55 6.55 6.55 9.52 9.53 9.52 12.70 18.87 19.05
6 168.30 2.77 3.40 7.11 7.11 7.11 10.97 10.97 10.97 14.27 18.26 21.94
8 219.10 2.77 3.76 6.35 7.03 8.17 8.18 8.18 10.31 12.70 12.70 12.70 15.08 18.26 20.62 23.01 22.22
10 273. 3.40 4.19 6.35 7.79 9.27 9.27 9.27 12.70 12.70 12.70 15.08 18.26 21.43 25.40 28.57 25.40
12 328.80 3.96 4.57 6.35 8.38 9.52 9.53 10.31 14.27 12.70 12.70 17.47 21.43 25.40 28.57 33.32 25.40
14 355.60 3.96 4.78 7.92 9.52 9.52 11.12 15.08 12.70 19.50 23.82 27.78 31.75 35.71
16 406.40 4.20 4.78 7.92 9.52 9.52 12.70 16.66 12.70 21.43 26.18 30.96 36.52 40.48
18 457.20 4.20 4.78 7.92 11.12 9.52 14.27 19.05 12.70 23.82 29.36 34.92 39.67 45.23
20 580. 4.78 5.54 9.52 12.70 9.52 15.08 20.62 12.70 26.18 32.53 38.10 44.45 50.01
24 609.60 5.54 6.35 9.52 14.27 9.52 17.47 24.61 12.70 30.96 38.88 46.02 52.37 59.53



Diâmetro Nominal pol. (“) Dimensões
45°
Raio Longo B
90°
Raio Longo A
90°
Raio Curto D
180°
Raio Longo K
180°
Raio Curto V

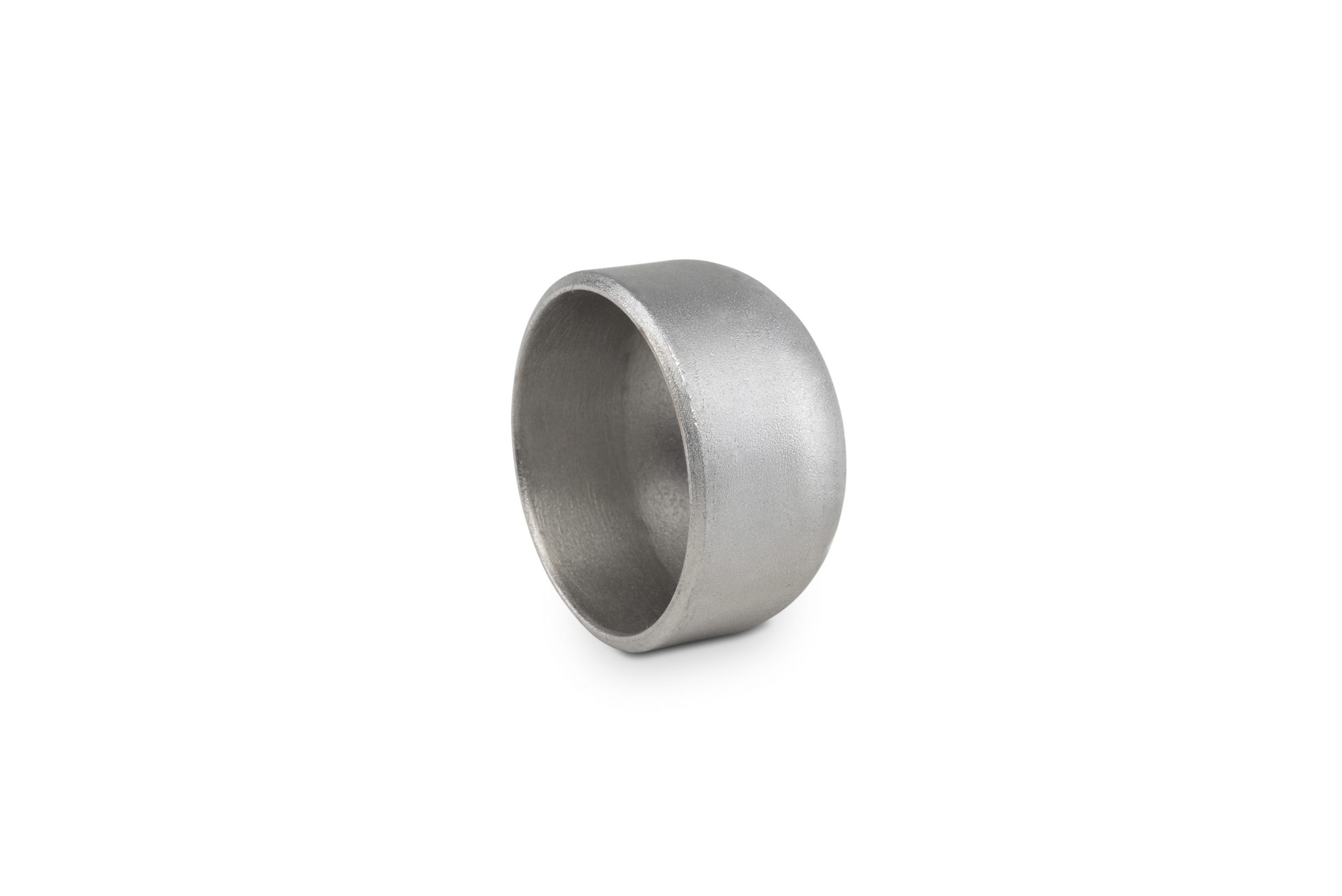

CAPS
Tampão E
1/2 15.87 38.10 47.62 25.40
3/4 11.91 28.60 42.90 25.40
01 15.90 38.10 25.40 55.60 41.30 38.10
1 1/4 19.84 47.60 31.75 69.80 52.40 38.10
1 1/2 23.83 57.30 38.10 82.60 61.90 38.10
02 31.80 76.20 50.80 0106.40 81. 38.10
2 1/2 39.76 95.20 63.50 0131.80 01. 38.10
03 47.60 0114.30 76.20 0158.80 0120.70 50.80
3 1/2 55.60 0133.40 88.90 0184.20 0139.70 63.50
04 63.50 0152.40 0101.60 0209.60 0158.80 63.50
05 79.40 0190.50 0127. 0261.90 0196.80 76.20
06 92.30 0228.60 0152.40 0312.70 0236.50 88.90
08 0127. 0304.80 0203.20 0414.30 0312.70 0101.60
10 0158.80 0381. 0254. 0517.50 0390.50 0127.
12 0190.50 0457.20 0304.80 0619.10 0466.70 0152.40
14 0222.22 0533.40 0355.60 0711.20 0533.40 0165.10
16 0254. 0609.60 0406.40 0812.90 0609.60 0177.80
18 0285.80 0685.80 0457.20 0914.40 0685.80 0203.20
20 0317.50 0762. 0508. 1016. 0762. 0228.60
24 0381. 0914.40 0609.60 1219. 0914.40 0266.70

Para acesso as demais tabelas, baixe agora mesmo o nosso catálogo completo de conexões e flanges, cliclando aqui!
