A Açotubo, é apaixonada por entender e atender, com presença solucionadora, por esse motivo oferecemos os melhores tubos do mercado, disponíveis em diversas bitolas e medidas, atendendo aos mais rigorosos padrões de qualidade. Em nosso portfólio você encontra:

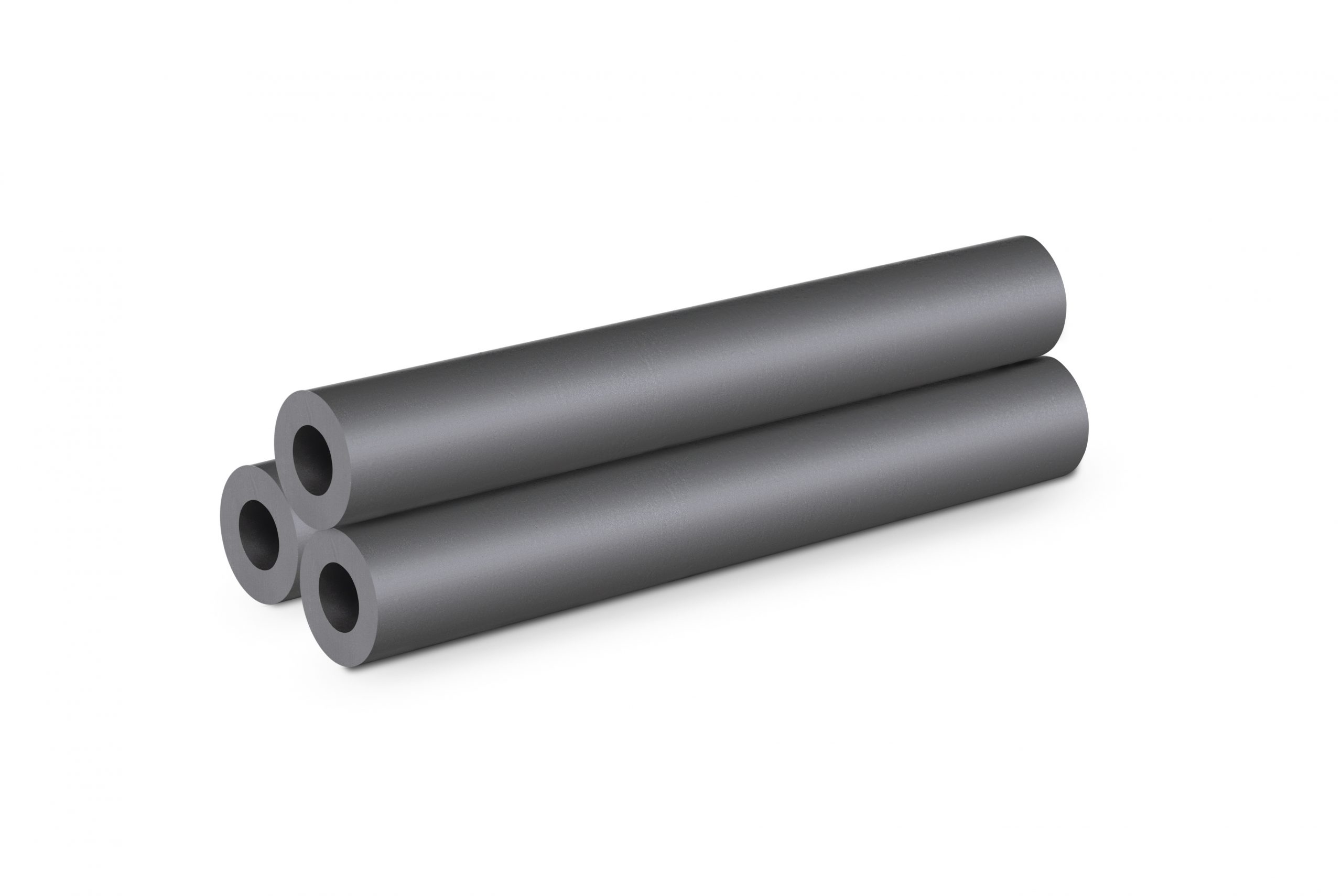

• Tubos de Aço Mecânicos
• Tubos de Aço Condutores com e sem Costura
• Tubolões

Com um amplo estoque e com cobertura nacional de entrega, também conseguimos agregar ao seu projeto soluções como: corte, biselamento, galvanização, rosca, ranhura, ensaios, pintura e revestimento.

Composição Química Propriedades Mecânicas para Tubo com e sem Costura.



Norma Aço Composição Química % Propriedades Mecânicas
C Mn P. Máx. S max. Si Ni Cr Mo Cu RT Mpa Mín. Le Mpa Mín. Dureza Máx.
5590 (ASTM A53) GrA Máx. 0,25 Máx. 0,95 0,050 0,045 – Máx. 0,40 Máx. 0,40 0,15 Máx. 0,40 330 205 –
GrB Máx. 0,30 Máx. 1,20 0,050 0,045 – Máx. 0,40 Máx. 0,40 0,15 Máx. 0,40 415 240 –
A 106-15 GrA Máx. 0,25 0,27/0,93 0,035 0,035 Mín. 0,10 Máx. 0,40 Máx. 0,40 0,15 Máx. 0,40 330 205 –
GrB Máx. 0,30 0,29/1,06 0,035 0,035 Mín. 0,10 Máx. 0,40 Máx. 0,40 0,15 Máx. 0,40 415 240 –
GrC Máx. 0,35 0,29/1,06 0,035 0,035 Mín. 0,10 Máx. 0,40 Máx. 0,40 0,15 Máx. 0,40 485 275 –
A 161 GrLC 0,10/0,20 0,30/0,80 0,035 0,035 Mín. 0,25 – – – – 324 179 –
GrT1 0,10/0,20 0,30/0,80 0,025 0,025 Máx. 0,25 – – 0,44/0,65 – 379 207 –
A 178-12 GrA 0,06/0,18 0,27/0,63 0,035 0,035 0,10/0,50 – – – – 325 180 –
GrC Máx. 0,35 Máx. 0,80 0,035 0,035 – – – – – 415 255 –
SAC 50 Máx. 0,18 Máx. 1,40 0,030 0,030 0,15/0,55 – 0,40/0,65 – 0,25/0,50 490/602 373 –
A 179 A 179 0,06/0,18 0,27/0,63 0,035 0,035 – – – – – – – 72HB
A 192-12 A 192 0,06/0,18 0,27/0,63 0,035 0,035 Máx. 0,25 – – – – – – 137HB
A 199/200 GrT11 0,05/0,15 0,30/0,60 0,025 0,025 0,50/1,00 – 1,00/1,50 0,44/0,65 – 415 170 163HB
GrT22 0,05/0,15 0,30/0,60 0,025 0,025 Máx. 0,50 – 1,90/2,60 0,87/1,13 – 415 170 163HB
A 209-12 GrT1 0,10/0,20 0,30/0,80 0,025 0,025 0,10/0,50 – – 0,44/0,65 – 380 205 146HB
GrT1a 0,15/0,25 0,30/0,80 0,025 0,025 0,10/0,50 – – 0,44/0,65 – 415 220 153HB
GrT1b Máx. 0,14 0,30/0,80 0,025 0,025 0,10/0,50 – – 0,44/0,65 – 365 195 137HB
A 210 GrA1 Máx. 0,27 Máx. 0,93 0,035 0,035 Mín. 0,10 – – – – 415 255 143HB
GrC Máx. 0,35 0,29/1,06 0,035 0,035 Mín. 0,10 – – – – 485 275 179HB
A 213 GrT2 0,10/0,20 0,30/0,61 0,025 0,025 0,10/0,30 – 0,50/0,81 0,44/0,65 – 415 205 163HB
GrT5 Máx. 0,15 0,30/0,60 0,025 0,025 Máx. 0,50 – 4,00/6,00 0,45/0,65 – 415 205 163HB
GrT11 Máx. 0,15 0,30/0,60 0,025 0,025 0,50-1,00 – 1,00/1,50 0,44/0,65 – 415 205 179HB
GrT12 Máx. 0,15 0,30/0,60 0,025 0,025 0,50/1,00 – 1,00/1,50 0,44/0,65 – 415 205 179HB
GrT22 0,05/0,15 0,30/0,60 0,025 0,025 Máx. 0,50 – 1,90/2,60 0,87/1,13 – 415 205 163HB
A 214 A 214 Máx. 0,18 0,27/0,63 0,035 0,035 – – – – – – – 72HB
A 226 A 226 0,06/0,18 0,27/0,63 0,035 0,035 Máx. 0,25 – – – – 325 180 125HB
A 333/334 Gr1 Máx. 0,30 0,40/1,06 0,025 0,025 Máx. 0,25 – – – – 380 205 –
Gr3 Máx. 0,19 0,31/0,64 0,025 0,025 0,18/0,37 3,18/3,82 – – – 450 240 –
Gr6 Máx. 0,30 0,29/1,06 0,025 0,025 Mín. 0,10 Máx. 0,40 Máx. 0,30 0,12 Máx. 0,40 415 240 –
Gr7 Máx. 0,19 Máx. 0,90 0,025 0,025 0,13/0,32 2,03/2,57 – – – 450 240 –
A 335 GrP1 0,10/0,20 0,30/0,80 0,025 0,025 0,10/0,50 – – 0,44/0,65 – 380 205 –
GrP2 0,10/0,20 0,30/0,61 0,025 0,025 0,10/0,50 – 0,50/0,81 0,44/0,65 – 380 205 –
GrP5 Máx. 0,15 0,30/0,60 0,025 0,025 0,10/0,30 – 4,00/6,00 0,45/0,65 – 415 205 –
GrP11 0,05/0,15 0,30/0,60 0,025 0,025 0,50/1,00 – 1,00/1,50 0,44/0,65 – 415 205 –
GrP12 0,05/0,15 0,30/0,61 0,025 0,025 Máx. 0,50 – 0,80/1,25 0,44/0,65 – 415 205 –
GrP22 0,30/0,60 0,30/0,60 0,025 0,025 Máx. 0,50 – 1,90/2,60 0,87/1,13 – 415 205 –
A 423 Gr1 Máx. 0,15 Máx. 0,55 – 0,060 Mín. 0,10 0,20/0,70 0,24/1,31 – 0,20/0,60 415 255 170HB
Gr2 Máx. 0,15 0,50/1,00 0,040 0,050 Mín. 0,10 0,40/1,10 – Mín. 0,10 0,30/1,00 415 255 170HB
A 500 GrA Máx. 0,30 – 0,045 0,045 – – – – Mín. 0,18 310 228 –
GrB Máx. 0,30 – 0,045 0,045 – – – – Mín. 0,18 400 290 –
GrC Máx. 0,27 Máx. 1,40 0,045 0,045 – – – – Mín. 0,18 427 317 –
A 501 A 501 Máx. 0,30 – 0,045 0,045 – – – – – 400 250 –
DIN 1626 St 37.0 Máx 0,17 – 0,040 0,040 – – – – – 350/480 253 –

Propriedades Mecânicas para Tubo com e sem Costura.



Norma Aço Composição Quimica Propriedades Mecânicas
C Mn P. máx S. Máx Si Ni Cr Mo Cu RT Mpa Mín. Le Mpa Mín. Dureza Máx.
DIN 1629 St 44.0 Máx. 0,21 – 0,040 0,040 – – – – – 420/550 275 –
St 52.0 Máx. 0,22 Máx. 1,70 0,040 0,035 Máx. 0,60 – – – – 500/650 355 –
DIN 2391 St 35.0 Máx. 0,17 Mín. 0,40 0,025 0,025 Máx. 0,35 – – – – 340/470 235 –
St 45.0 Máx. 0,21 Mín. 0,40 0,025 0,025 Máx. 0,35 – – – – 440/570 255 –
St 52.0 Máx. 0,22 Máx. 1,60 0,025 0,025 Máx. 0,55 – – – – 490/630 355 –
Vmec 134AP Máx. 0,22 Máx. 1,60 0,040 0,010/0,030 Máx. 0,55 – – – – 510 345 –
DIN 2393 St 34.2 Máx. 0,15 – 0,050 0,050 – – – – – 310/410 205 145
St 37.2 Máx. 0,17 – 0,050 0,050 – – – – – 340/470 235 –
St 42.2 Máx. 0,21 – 0,050 0,050 – – – – – – – –
St 52.3 Máx. 0,22 Máx. 1,60 0,040 0,040 Máx. 0,55 – – – – 490/630 355 –
DIN 17175 Vmec 134AP Máx. 0,22 Máx. 1,60 0,025 0,025 – – – – – 510 343 145
St 35.8 Máx. 0,17 0,40/0,80 0,040 0,040 0,10/0,35 – – – – 360/480 235 –
St 45.8 Máx. 0,21 0,40/1,20 0,040 0,040 0,10/0,35 – – – – 410/530 255 –
15Mo3 0,12/0,20 0,40/0,80 0,035 0,035 0,10/0,35 – – – – 450/600 270 –
13CrMo44 0,10/0,18 0,40/0,70 0,035 0,035 0,10/0,35 – 0,70/1,10 – – 440/590 290 –
10CrMo910 0,08/0,15 0,40/0,70 0,035 0,035 Máx. 0,50 – 2,00/2,50 – – 450/600 280 –
API 5L GrA Máx. 0,22 Máx. 0,90 0,030 0,030 Máx. 0,50 – – – – 331 207 –
GrB Máx. 0,27 Máx. 1,15 0,030 0,030 – – – – – 413 241 –
X42 Máx. 0,26 Máx. 1,30 0,030 0,030 – – – – – 415 290 –
X46 Máx. 0,26 Máx. 1,40 0,030 0,030 – – – – – 435 320 –
X56 Máx. 0,26 Máx. 1,40 0,030 0,030 – – – – – 490 390 –
X60 Máx. 0,26 Máx. 1,40 0,030 0,030 – – – – – 520 415 –
X65 Máx. 0,26 Máx. 1,45 0,030 0,030 – – – – – 535 450 –
X70 Máx. 0,26 Máx. 1,65 0,030 0,030 – – – – – 570 485 –





Norma Aço Composição Química % Propriedades Mecânicas
C Mn P. máx S. Máx SI V Cu Mo Ni Cr. RT Mpa mín. Me Mpa Mín. Dureza Máx Al Max
Tripla GrB Máx. 0,28 0,29/1,06 0,030 0,030 Mín. 0,10 Máx. 0,08 máx. 0,40 Máx. 0,15 Máx. 0,40 Máx. 0,40 415 241 – 25%

Principais Especificações Técnicas Para Tubos com e sem Costura.



Norma Processo de Fabricação Principal Finalidade Norma Similar
ABNT NBR 5597 Com ou sem costura Eletrodutos rígidos, com revestimento, com roscas, pesados e extra pesados
5598 Com ou sem costura Eletrodutos rígidos, com revestimento, com roscas, médio e pesados
5580 Com costura Condução de fluídos DIN 2440
5590 Com ou sem costura Condução de fluídos, com requisitos de qualidade A-53
DIN 1626 Com costura Evaporadores, aquecedores, condução de gases, etc.
1629 Sem costura Caldeiras, aparelhos, reservatórios e outros
2391 Sem costura De precisão (autopeças e diversos) NBR 8476
EN 10305-2 Com costura De precisão (autopeças e diversos) 2393
2394 Com costura Autopeças móveis, eletrodomésticos e diversos 6591
2440/EN 10255 Com costura Condução de fluídos 5580M
2448 Sem costura Caldeiras, aparelhos e outros
2458 Com costura Caldeiras, evaporadores, condução de gases, aquecedores, etc.
17175 Sem costura Caldeiras – altas temperaturas
ASTM A-53 Com ou sem costura Condução de fluídos, com requisitos de qualidade NBR 5590
A106 Sem costura Condução de fluídos em alta temperatura e alta pressão 6321
A120 Com costura Condução de fluídos (usos comuns) 5885
A134 Com costura Tubos de baixa pressão
A135 Com costura Condução de fluídos
A139 Com costura Tubos para condução de líquido, gás ou vapor
A161 Sem costura Serviços em refinarias 5581
A178 Com costura Caldeiras 5595
A179 Sem costura Condensadores e trocadores de calor 5583
A192 Sem costura Caldeiras e superaquecedores de alta pressão 5534
A199 Sem costura Condensadores e trocadores de calor 5584
A200 Sem costura Serviços em refinarias 5582
A210 Sem costura Caldeiras e superaquecedores 5592
A213 Sem costura Caldeiras, superaquecedores e trocadores de calor
A214 Com costura Condensadores e trocadores de calor 5585
A226 Com costura Caldeiras e superaquecedores de alta pressão 5596
A252 Com ou sem costura Tubos para estacas
A333 Com ou sem costura Serviço em baixas temperaturas 5602
A334 Com ou sem costura Serviço em baixas temperaturas 5605
A335 Sem costura Serviço em altas temperaturas 5603
A405 Sem costura Serviço em altas temperaturas
A423 Com ou sem costura Trabalhos sob pressão, com maior resistência à corrosão
A500 Com ou sem costura Estruturas metálicas
A501 Sem costura Estruturas metálicas
A513 Com costura Fins mecânicos
A519 Sem costura Fins mecânicos
A523 Com ou sem costura Condução de cabos elétricos
A524 Sem costura Temperaturas atmosféricas e abaixo
A556 Sem costura Aquecedores de água de alimentação
A557 Com costura Aquecedores de água de alimentação
A589 Com ou sem costura Poços artesianos
A671 Com costura Tubos de condução para alta pressão em temperatura ambiente e baixa temperatura
A672 Com costura Tubo de condução para alta pressão em temperatura moderada
A691 Com costura Tubo de condução para alta pressão em alta temperatura
API 5CT Com ou sem costura Poços petrolíferos (revestimento/bombeamento = “CASING/TUBING”)
5D Sem costura Poços petrolíferos (perfuração = “DRILL PIPE”)
5L Com ou sem costura Condução de produtos petrolíferos (“LINE PIPE”)
X42 Com ou sem costura Condução de Produtos Petrolíferos e Gás Natural
X46 Com ou sem costura Condução de Produtos Petrolíferos e Gás Natural
X56 Com ou sem costura Condução de Produtos Petrolíferos e Gás Natural
X60 Com ou sem costura Condução de Produtos Petrolíferos e Gás Natural
X65 Com ou sem costura Condução de Produtos Petrolíferos e Gás Natural
X70 Com ou sem costura Condução de Produtos Petrolíferos e Gás Natural
2B Com costura Tubos estruturais
AWWA AWWA ASTM A36/ ATM A283 C,D
C200 Tubos para sistemas de água e esgoto ASTM A572 42, 50, 60
C208 Conexões ASTM A570 36, 40, 45, 50

Tubos de Condução com e sem Costura – NBR 5590 (ASTM A-53) / A106 A/API 5L B.



Diâmetro Esp. Parede mm Peso Kg/m Denom. Conf. API 5L Sched Nº Pressão Teste Mín.
Norm. pol. (“) Ext. Int.
mm mm Kg/cm² PSI
1/4” 13,7 9,22 2,24 0,63 STD 40 49 700
7,66 3,02 0,80 XS 80 60 850
3/8” 17,1 12,48 2,31 0,84 STD 40 49 700
10,70 3,20 1,10 XS 80 60 850
1/2” 21,3 15,76 2,77 1,27 STD 40 49 700
13,84 3,73 1,62 XS 80 60 850
11,74 4,78 1,95 – 160 63 900
6,36 7,47 2,55 XXS – 70 1000
3/4” 26,7 20,96 2,87 1,69 STD 40 49 700
18,88 3,91 2,20 XS 80 60 850
15,58 5,56 2,90 – 160 67 950
11,06 7,82 3,64 XXS – 70 1000
1” 33,4 26,64 3,38 2,50 STD 40 49 700
24,30 4,55 3,24 XS 80 60 850
20,70 6,35 4,24 – 160 67 950
15,22 9,09 5,45 XXS – 70 1000
1.1/4” 42,2 35,08 3,56 3,39 STD 40 91 1300
32,50 4,85 4,47 XS 80 133 1900
29,50 6,35 5,61 – 160 140 2000
22,80 9,70 7,77 XXS – 161 2300
1.1/2” 48,3 40,94 3,68 4,05 STD 40 91 1300
38,14 5,08 5,41 XS 80 133 1900
34,02 7,14 7,25 – 160 144 2050
28,00 10,15 9,56 XXS – 161 2300
2” 60,3 52,48 3,91 5,44 STD 40 175 2500
49,22 5,54 7,48 XS 80 175 2500
42,82 8,74 11,11 – 160 175 2500
38,16 11,07 13,44 XXS – 175 2500
2.1/2” 73 62,68 5,16 8,63 STD 40 175 2500
58,98 7,01 11,41 XS 80 175 2500
53,94 9,52 14,90 – 160 175 2500
44,96 14,02 20,39 XXS – 175 2500
3” 88,9 77,92 5,49 11,29 STD 40 175 2500
73,66 7,62 15,27 XS 80 175 2500
66,64 11,13 21,35 – 160 175 2500
58,42 15,24 27,68 XXS – 175 2500
3.1/2” 101,6 90,12 5,74 13,57 STD 40 166 2370
85,44 8,08 18,63 XS 80 196 2800
4” 114,3 102,26 6,02 16,07 STD 40 155 2210
97,18 8,56 22,32 XS 80 196 2800
92,04 11,13 28,32 – 120 196 2800
87,32 13,49 33,54 – 160 196 2800
80,06 17,12 41,03 XXS – 196 2800
5” 141,3 128,20 6,55 21,77 STD 40 137 1950
122,24 9,52 30,94 XS 80 196 2800
115,90 12,70 40,28 – 120 196 2800
109,54 15,88 49,11 – 160 196 2800
103,20 19,05 57,43 XXS – 196 2800



Diâmetro Esp. Parede mm Peso Kg/m Denom. Conf. API 5L Sched Nº Pressão Teste Mín.
Norm. pol. (“) Ext. Int.
mm mm Kg/cm² PSI
6” 168,3 155,60 6,35 25,36 – – 125 1780
154,08 7,11 28,26 STD 40 125 1780
146,36 10,97 42,56 XS 80 190 2740
139,76 14,27 54,20 – 120 195 2800
131,78 18,26 67,56 – 160 195 2800
124,40 21,95 79,22 XXS – 195 2800
8” 219,1 206,40 6,35 33,31 – 20 85 1220
205,02 7,04 36,31 – 30 95 1350
203,26 7,92 41,24 – – – –
202,74 8,18 42,55 STD 40 110 1570
198,48 10,31 53,08 – 60 140 2000
193,70 12,70 64,64 XS 80 170 2430
188,92 15,09 75,92 – 100 195 2800
182,58 18,26 90,44 – 120 195 2800
181,00 19,05 93,98 – – – –
177,86 20,62 100,92 – 140 195 2800
174,64 22,22 107,88 XXS – 195 2800
173,08 23,01 111,27 – 160 195 2800
10” 273,0 260,30 6,35 41,75 – 20 65 930
257,45 7,80 51,01 – 30 84 1200
254,46 9,27 60,29 STD 40 100 1430
247,60 12,70 81,52 XS 60 140 1950
242,82 15,09 95,97 – 80 165 2320
236,48 18,26 114,71 – 100 195 2800
230,12 21,44 133,00 – 120 195 2800
222,20 25,40 155,09 XXS 140 195 2800
215,84 28,58 172,21 – 160 195 2800
12” 323,8 311,14 6,35 49,71 – 20 57 820
307,04 8,38 65,18 – 30 75 1090
304,74 9,52 73,86 STD – 95 1340
303,18 10,31 79,70 – 40 – –
298,40 12,70 97,43 XS – 115 1650
295,26 14,27 108,92 – 60 130 1850
288,84 17,48 132,04 – 80 160 2270
282,56 20,62 154,16 – – – –
280,92 21,44 159,86 – 100 195 2800
273,00 25,40 186,91 XXS 120 195 2800
257,16 33,32 238,68 – 160 – –
14” 355,6 342,90 6,35 54,69 – 10 – –
339,76 7,92 67,90 – 20 20 –
336,54 9,52 81,33 STD 30 30 1310
333,34 11,13 94,55 – 40 90 1500
330,20 12,70 107,39 XS – 105 1700
325,42 15,09 126,71 – 60 125 1780
317,50 19,05 158,10 – 80 160 2250
307,94 23,83 194,96 – 100 – –
300,02 27,79 224,65 – 120 – –
292,10 31,75 253,56 – 140 – –
284,18 35,71 281,70 – 160 – –



Diâmetro Esp. Parede mm Peso Kg/m Denom. Conf. API 5L Sched Nº Pressão Teste Mín.
Norm. pol. (“) Ext. Int.
mm mm Kg/cm² PSI
16” 406,4 393,70 6,35 62,64 – 10 45 660
390,56 7,92 77,83 – 20 60 820
387,36 9,52 93,27 STD 30 70 980
381,00 12,70 123,30 XS 40 90 1310
373,08 16,66 160,12 – 60 120 1720
363,52 21,44 203,53 – 80 155 2220
354,02 26,19 245,56 – 100 190 2710
344,48 30,96 286,64 – 120 210 3000
333,34 36,53 333,19 – 140 210 3000
325,42 40,49 365,36 – 160 210 3000
18” 457 444,30 6,35 70,57 – 10 40 580
441,16 7,92 87,71 – 20 50 730
437,96 9,52 105,16 STD – 60 880
434,74 11,13 122,38 – 30 70 1020
431,60 12,70 139,15 XS – 80 1170
428,46 14,27 155,80 – 40 90 1310
418,90 19,05 205,74 – 60 120 1750
409,34 23,83 254,55 – 80 150 2190
398,28 29,36 309,62 – 100 190 2700
387,16 34,92 363,56 – 120 210 3000
377,66 39,67 408,26 – 140 210 3000
366,50 45,24 459,37 – 160 210 3000
20” 508,0 495,30 6,35 78,55 – 10 35 520
488,96 9,52 117,02 STD 20 55 790
482,60 12,70 155,12 XS 30 75 1050
477,82 15,09 183,42 – 40 90 1250
466,76 20,62 247,83 – 60 120 1710
455,62 26,19 311,17 – 80 155 2170
407,98 50,01 564,81 – 160 210 3000
22” 559,0 546,30 6,35 86,54 – 10 35 480
539,96 9,52 129,00 STD 20 50 720
533,60 12,70 171,09 XS 30 65 950
527,24 15,88 212,69 – – 85 1190
514,56 22,22 294,13 – 60 115 1670
501,86 28,57 373,71 – 80 150 2120
489,16 34,92 451,30 – 100 185 2630
476,46 41,27 526,90 – 120 210 3000
463,76 47,62 600,52 – 140 210 3000
451,06 53,97 672,14 – 160 210 3000
24” 610,0 597,30 6,35 94,53 – 10 30 440
590,96 9,52 140,97 STD 20 45 660
584,60 12,70 187,06 XS – 60 880
581,46 14,27 209,64 – 30 70 980
575,04 17,48 255,41 – 40 85 1200
560,78 24,61 355,26 – 60 120 1700
548,08 30,96 442,08 – 80 150 2130
532,22 38,89 547,71 – 100 190 2680
517,96 46,02 640,03 – 120 210 3000
505,26 52,37 720,15 – 140 210 3000




Tubos Mecânicos Laminados sem Costura VMec 134 AP.



Diametro nominal Medidas de Laminação Medidas Garantidas Após Usinagem* Peso Comprimento**
Com Centragem Externa Com Centragem Interna
D. Ext (+/-)
mm		 Diâmetro Interno*** Parede (+/-) % D. Ext. D. Int. D. Ext. D. Int. Kg/m Metros
32×27 33,40 0,40 25,40 4,00 12,50 32,3 27,8 31,3 26,8 2,90 8 a 12
32×24 33,40 21,40 6,00 10,00 32,3 24,0 31,1 23,0 4,10
32×23 33,40 20,60 6,40 32,3 23,3 31,0 22,3 4,30
41×35 42,20 0,50 33,80 4,20 12,50 41,0 36,4 40,0 35,4 4,20 8 a 12
41×32 42,20 29,40 6,40 10,00 41,0 32,2 39,7 31,2 5,70
41×28 42,20 25,20 8,50 41,0 28,4 39,3 27,4 7,10
41×26 42,20 22,80 9,70 41,0 26,2 39,1 25,2 7,80
41×23 42,20 20,20 11,00 41,0 23,9 38,8 22,9 8,50
43×37 44,50 0,50 34,50 5,00 12,50 43,3 37,3 42,1 36,3 4,90 8 a 12
43×33 44,50 30,50 7,00 10,00 43,3 33,4 41,9 32,4 6,50
43×30 44,50 27,50 8,50 43,3 30,7 41,6 29,7 7,50
47×36 48,30 0,50 34,10 7,10 10,00 47,1 37,0 45,7 36,0 7,20 8 a 12
47×31 48,30 28,30 10,00 47,1 31,8 45,1 30,8 9,40
47×27 48,30 24,30 12,00 8,00 47,1 27,7 45,2 26,7 10,70
50×42 50,80 0,50 39,40 5,70 12,50 49,6 42,3 48,2 41,3 6,30 8 a 12
50×38 50,80 35,80 7,50 10,00 49,6 38,8 48,1 37,8 8,00
50×35 50,80 31,80 9,50 49,6 35,2 47,7 34,2 9,70
50×27 50,80 24,40 13,20 8,00 49,6 28,0 47,5 27,0 12,20
56×47 57,00 0,50 44,60 6,20 10,00 55,8 47,3 54,6 46,3 7,80 8 a 12
56×42 57,00 39,00 9,00 55,8 42,3 54,0 41,3 10,70
56×37 57,00 34,60 11,20 8,00 55,8 37,9 54,0 36,9 12,60
59×48 60,30 0,50 45,90 7,20 10,00 58,9 48,8 57,5 47,8 9,40 8 a 12
59×46 60,30 42,90 8,70 58,9 46,1 57,2 45,1 11,10
59×41 60,30 38,10 11,10 8,00 58,9 41,4 57,1 40,4 13,50
59×38 60,30 35,30 12,50 58,9 38,8 56,9 37,8 14,70
62×55 63,50 0,50 52,30 5,60 12,50 62,1 55,2 60,7 54,2 8,00 8 a 12
62×52 63,50 49,30 7,10 10,00 62,1 52,2 60,7 51,2 9,90
62×47 63,50 44,30 9,60 62,1 47,7 60,2 46,7 12,80
62×41 63,50 38,50 12,50 8,00 62,1 42,0 60,1 41,0 15,70
62×39 63,50 35,30 14,10 62,1 39,1 59,8 38,1 17,20
62×36 63,50 32,30 15,60 62,1 36,3 59,6 35,3 18,40
71×63 73,00 0,60 60,60 6,20 10,00 71,5 63,4 70,3 62,4 10,20 8 a 12
71×58 73,00 55,40 8,80 71,5 58,8 69,7 57,8 13,90
71×56 73,00 53,40 9,80 71,5 57,0 69,5 56,0 15,30
71×54 73,00 50,80 11,10 8,00 71,5 54,2 69,7 53,2 16,90
71×48 73,00 45,00 14,00 71,5 48,8 69,3 47,8 20,40
71×46 73,00 43,00 15,00 71,5 47,1 69,1 46,0 21,50
71×43 73,00 39,00 17,00 71,5 43,3 68,8 42,3 23,50
75×65 76,10 0,60 62,50 6,80 10,00 74,6 65,5 73,2 64,5 11,60 8 a 12
75×61 76,10 57,70 9,20 74,6 61,1 72,8 60,1 15,20
75×55 76,10 52,10 12,00 8,00 74,6 55,6 72,7 54,6 19,00
75×50 76,10 46,50 14,80 74,6 50,5 72,2 49,5 22,40
75×46 76,10 42,50 16,80 74,6 46,8 71,9 45,8 24,60
75×43 76,10 39,30 18,40 74,6 43,8 71,7 42,8 26,20 6 a 10
75×42 76,10 35,70 19,00 74,6 42,7 71,6 40,5 26,80
75×40 76,10 38,10 20,20 74,6 40,5 71,4 39,5 27,80
75×36 76,10 31,70 22,20 74,6 36,9 71,1 35,9 29,50
*As medidas garantidas valem para peças cujo comprimento é menor ou igual a 2,5 vezes o diâmetro externo para tubos de até 100 mm de diâmetro externo nominal e até 2 vezes para diâmetro externo nominal maior que 100 mm.



Diâmetro Nominal Medidas de Laminação Medidas Garantidas Após Usinagem* Peso Comprimento**
Com Centragem Externa Com Centragem Interna
D. Ext (+/-)
mm		 Diâmetro Interno*** Parede (+/-) % D. Ext. D. Int. D. Ext. D. Int. Kg/m Metros
80×69 81,20 0,60 68,80 7,20 10,00 79,7 69,8 78,3 68,8 13,10 6 a 12
80×66 81,20 62,80 9,20 79,7 66,2 77,9 65,2 16,30
80×63 81,20 60,40 10,40 8,00 79,7 63,7 78,0 62,7 18,20
80×59 81,20 55,80 12,70 79,7 59,4 77,7 58,4 21,50
80×56 81,20 53,20 14,00 79,7 57,0 77,5 56,0 23,20 6 a 10
80×50 81,20 47,00 17,10 79,7 51,3 77,0 50,3 27,00 8 a 12
80×45 81,20 41,40 19,90 79,7 46,2 76,5 45,2 30,10 6 a 10
80×40 81,20 34,80 23,20 79,7 40,1 76,0 39,1 33,20
87×73 88,90 0,60 69,90 9,50 10,00 87,4 73,4 85,5 72,4 18,60 8 a 12
87×70 88,90 67,10 10,90 8,00 87,4 70,4 85,7 69,4 21,00
87×69 88,90 65,70 11,60 87,4 69,2 85,5 68,2 22,10 6 a 10
87×66 88,90 62,90 13,00 87,4 66,6 85,3 65,6 24,30
87×61 88,90 57,50 15,70 87,4 61,6 84,9 60,6 28,30 8 a 12
87×58 88,90 54,50 17,20 87,4 58,9 84,7 57,9 30,40
87×55 88,90 50,90 19,00 87,4 55,5 84,4 54,5 32,80
87×47 88,90 42,90 23,00 87,4 48,2 83,7 47,2 37,40
87×43 88,90 38,10 25,40 87,4 43,8 83,3 42,8 39,80
89×71 91,40 0,70 68,20 11,60 8,00 89,5 72,0 87,6 70,8 22,80 6 a 10
89×64 91,40 60,00 15,70 89,5 64,4 87,0 63,2 29,30
89×56 91,40 46,40 22,50 89,5 51,9 85,9 50,7 38,20 8 a 12
95×83 96,50 0,70 79,40 8,40 10,00 94,6 83,3 92,9 82,1 18,30 8 a 12
95×78 96,50 74,70 10,90 8,00 94,6 78,3 92,9 77,1 23,00
95×75 96,50 72,10 12,20 94,6 76,0 92,7 74,8 25,40
95×71 96,50 66,90 14,80 94,6 71,2 92,2 70,0 29,80
95×68 96,50 63,90 16,30 94,6 68,4 92,0 67,2 32,20
95×63 96,50 58,50 19,00 94,6 63,4 91,6 62,2 36,30
95×61 96,50 56,50 20,00 94,6 61,6 91,4 60,4 37,70
95×55 96,50 50,10 23,20 94,6 55,7 90,9 54,5 41,90
95×51 96,50 46,10 25,20 94,6 52,0 90,6 50,8 44,30
100×87 101,60 0,80 84,20 8,70 10,00 99,6 87,9 97,9 86,7 19,90 8 a 12
100×85 101,60 81,60 10,00 99,6 85,6 97,6 84,4 22,60
100×80 101,60 77,00 12,30 8,00 99,6 81,0 97,6 79,8 27,10
100×72 101,60 67,80 16,90 99,6 72,5 96,9 71,3 35,30
100×64 101,60 60,00 20,80 99,6 65,3 96,3 64,1 41,40 6 a 10
100×57 101,60 52,00 24,80 99,6 58,0 95,6 56,8 47,00
106×93 108,00 0,80 90,00 9,00 10,00 106,0 93,8 104,2 92,6 22,00 8 a 12
106×88 108,00 85,00 11,50 8,00 106,0 88,8 104,2 87,6 27,40
106×82 108,00 78,80 14,60 106,0 83,1 103,7 81,9 33,60
106×78 108,00 74,00 17,00 106,0 78,7 103,3 77,5 38,10 6 a 10
106×75 108,00 70,80 18,60 106,0 75,8 103,0 74,6 41,00
106×73 108,00 68,80 19,60 106,0 73,9 102,9 72,7 42,70
106×68 108,00 63,20 22,40 106,0 68,8 102,4 67,6 47,30
106×65 108,00 60,60 23,70 106,0 66,4 102,2 65,2 49,30
106×62 108,00 56,40 25,80 106,0 62,5 101,9 61,3 52,30
106×59 108,00 54,00 27,00 106,0 60,3 101,7 59,1 53,90
**Podemos fornecer qualquer comprimento até 12,0 metros mediante consulta prévia.
-Retilineidade: Flecha máxima de 2,0 mm/m para todas as bitolas.
***As medidas do diâmetros internos não estão considerando as variações de tolerância do diâmetro externo e parede.



Diametro nominal Medidas de Laminação Medidas Garantidas Após Usinagem* Peso Comprimento**
Com Centragem Externa Com Centragem Interna
D. Ext (+/-)
mm		 Diâmetro Interno*** Parede (+/-) % D. Ext. D. Int. D. Ext. D. Int. Kg/m Metros
112×99 114,30 0,90 95,30 9,50 10,00 112,0 99,5 110,1 98,1 24,60 8 a 12
112×95 114,30 91,70 11,30 8,00 112,0 95,8 110,2 94,4 28,70 6 a 10
112×90 114,30 86,30 14,00 112,0 90,8 109,8 89,4 34,60
112×83 114,30 79,10 17,60 112,0 84,2 109,2 82,8 42,00 8 a 12
112×78 114,30 73,30 20,50 112,0 78,9 108,7 77,5 47,40
112×76 114,30 71,50 21,40 112,0 77,2 108,6 75,8 49,00
112×66 114,30 61,10 26,60 112,0 67,7 107,7 66,3 57,50 6 a 10
119×104 121,00 0,90 101,00 10,00 10,00 118,7 105,3 116,7 103,9 27,40 6 a 10
119×99 121,00 95,80 12,60 8,00 118,7 100,1 116,7 98,7 33,70 8 a 12
119×95 121,00 91,00 15,00 118,7 95,7 116,3 94,3 39,20
119×91 121,00 86,80 17,10 118,7 91,8 116,0 90,4 43,80
119×84 121,00 79,60 20,70 118,7 85,2 115,4 83,8 51,20 6 a 10
119×81 121,00 76,00 22,50 118,7 81,9 115,1 80,5 54,70
119×76 121,00 71,00 25,00 118,7 77,3 114,7 75,9 59,20
119×69 121,00 63,00 29,00 118,7 69,9 114,1 68,5 65,80 4 a 8
125×109 127,00 1,00 105,60 10,70 8,00 124,6 109,7 122,9 108,3 30,70 8 a 12
125×105 127,00 101,60 12,70 124,6 106,0 122,6 104,6 35,80
125×99 127,00 95,20 15,90 124,6 100,1 122,1 98,7 43,60
125×90 127,00 85,60 20,70 124,6 91,3 121,3 89,9 54,30 6 a 10
125×85 127,00 80,00 23,50 124,6 86,2 120,8 84,8 60,00
125×82 127,00 77,00 25,00 124,6 83,4 120,6 82,0 62,90
125×75 127,00 69,00 29,00 124,6 76,0 120,0 74,6 70,10 4 a 8
125×71 127,00 65,00 31,00 124,6 72,4 119,6 71,0 73,40
131×117 133,00 1,00 113,00 10,00 10,00 130,6 117,4 128,6 116,0 30,30 8 a 12
131×111 133,00 107,00 13,00 8,00 130,6 111,5 128,5 110,1 38,50
131×105 133,00 101,20 15,90 130,6 106,1 128,1 104,7 45,90
131×98 133,00 94,00 19,50 130,6 99,5 127,5 98,1 54,60 6 a 10
131×90 133,00 85,60 23,70 130,6 91,8 126,8 90,4 63,90
131×85 133,00 79,00 27,00 130,6 85,7 126,3 84,3 70,60 4 a 8
131×79 133,00 73,00 30,00 130,6 80,2 125,8 78,8 76,20
137×122 139,70 1,00 118,70 10,50 8,00 137,3 122,8 135,6 121,4 33,50 8 a 12
137×109 139,70 104,70 17,50 137,3 109,9 134,5 108,5 52,70 6 a 10
137×98 139,70 92,70 23,50 137,3 98,9 133,5 97,5 67,60 4 a 8
137×90 139,70 84,70 27,50 137,3 91,5 132,9 90,1 76,10
138×120 141,30 1,00 115,90 12,70 8,00 138,6 120,9 136,6 118,9 40,30 8 a 12
138×119 141,30 114,10 13,60 138,6 119,3 136,4 115,3 42,80 8 a 12
138×114 141,30 109,50 15,90 138,6 115,0 136,1 113,0 49,20
138×109 141,30 105,30 18,00 138,6 111,2 135,7 109,2 54,70 6 a 10
138×104 141,30 98,90 21,20 138,6 105,3 135,2 103,3 62,80
138×98 141,30 93,30 24,00 138,6 100,1 134,8 98,1 69,40 4 a 8
138×95 141,30 88,90 26,20 138,6 96,1 134,4 94,1 74,40
138×85 141,30 79,30 31,00 138,6 87,3 133,6 85,3 84,30 8 a 12
150×136 153,00 1,20 132,20 10,40 10,00 150,1 137,5 148,0 135,5 36,60 8 a 12
150×133 153,00 129,00 12,00 150,1 134,6 147,7 132,6 41,70
150×125 153,00 119,60 16,70 12,50 150,1 127,0 145,9 125,0 56,10
150×121 153,00 115,00 19,00 150,1 123,0 145,4 121,0 62,80 6 a 10
150×114 153,00 109,00 22,00 10,00 150,1 106,6 145,7 114,6 71,10 8 a 12
150×106 153,00 101,00 26,00 150,1 109,4 144,9 107,4 81,40
150×95 153,00 89,00 32,00 150,1 98,6 143,7 96,6 95,50
150×90 153,00 79,00 37,00 +15/-12,5 150,1 91,4 140,9 89,4 105,80 6 a 10







Diametro nominal Medidas de Laminação Medidas Garantidas Após Usinagem* Peso Comprimento**
Com Centragem Externa Com Centragem Interna
D. Ext (+/-)
mm		 Diâmetro Interno*** Parede (+/-) % D. Ext. D. Int. D. Ext. D. Int. Kg/m Metros
153×140 156,00 1,20 135,20 10,40 12,50  Ext153,1 141,0 150,5 139,0 37,30 8 a 12
153×137 156,00 132,00 12,00 153,1 138,2 150,1 136,2 42,60
153×128 156,00 122,60 16,70 153,1 130,0 148,9 128,0 57,40 6 a 10
153×124 156,00 118,00 19,00 153,1 126,0 148,4 124,0 64,20
153×119 156,00 112,00 22,00 153,1 120,7 147,6 118,7 72,70 8 a 12
153×110 156,00 102,00 27,00 153,1 112,0 146,4 110,0 85,90
153×102 156,00 92,00 32,00 153,1 103,2 145,1 101,2 97,90
165×148 168,30 1,30 142,90 12,70 +15/-12,5 165,3 149,4 162,1 147,4 48,70 8 a 12
165×145 168,30 139,70 14,30 165,3 146,6 161,7 144,6 54,30 6 a 10
165×142 168,30 136,50 15,90 165,3 143,8 161,3 141,8 59,80
165×138 168,30 131,70 18,30 12,50 165,3 139,6 160,7 137,6 67,70 4 a 8
165×135 168,30 128,30 20,00 165,3 136,6 160,3 134,6 73,10 8 a 12
165×130 168,30 123,90 22,20 10,00 165,3 131,6 160,9 129,6 80,00
165×124 168,30 117,50 25,40 165,3 125,9 160,2 123,9 89,50
165×121 168,30 113,30 27,50 165,3 122,1 159,8 120,1 95,50
165×116 168,30 108,30 30,00 165,3 117,6 159,3 115,6 102,30 6 a 10
165×102 168,30 90,30 39,00 +15/-12,5 165,3 103,4 155,6 101,4 124,40
175×157 177,80 1,40 152,40 12,70 +15/-12,5 174,6 159,0 171,4 157,0 51,70 6 a 10
175×155 177,80 149,20 14,30 174,6 156,2 171,0 154,2 57,70
175×152 177,80 146,00 15,90 174,6 153,4 170,6 151,4 63,50 8 a 12
175×148 177,80 141,20 18,30 12,50 174,6 149,2 170,0 147,2 72,00
175×145 177,80 137,80 20,00 174,6 146,2 169,6 144,2 77,80
175×140 177,80 133,40 22,20 10,00 174,6 141,2 170,2 139,2 85,20
175×134 177,80 127,00 25,40 174,6 135,5 169,5 133,5 95,50 6 a 10
175×130 177,80 122,80 27,50 174,6 131,7 169,1 129,7 101,90
175×126 177,80 117,80 30,00 174,6 127,2 168,6 125,2 109,40
184×167 187,70 1,40 162,30 12,70 +15/-12,5 184,5 168,9 181,3 166,9 54,80 4 a 8
184×165 187,70 159,10 14,30 184,5 166,1 180,9 164,1 61,10
184×162 187,70 155,90 15,90 184,5 163,3 180,5 161,3 67,40
184×158 187,70 151,10 18,30 12,50 184,5 159,1 179,9 157,1 76,40
184×155 187,70 147,70 20,00 184,5 156,1 179,5 154,1 82,70
184×150 187,70 143,30 22,20 10,00 184,5 151,1 180,1 149,1 90,60 4 a 10
184×144 187,70 136,90 25,40 184,5 145,4 179,4 143,4 101,70
184×140 187,70 132,70 27,50 184,5 141,6 179,0 139,6 108,60 4 a 8
184×136 187,70 127,70 30,00 184,5 137,1 178,5 135,1 116,70
184×132 187,70 123,70 32,00 184,5 133,5 178,1 131,5 122,90
190×173 193,70 1,50 168,30 12,70 +15/-12,5 190,2 175,5 187,0 173,0 56,70 4 a 8
190×174 193,70 165,10 14,30 190,2 172,7 186,6 170,2 63,30
190×168 193,70 161,90 15,90 190,2 169,9 186,2 167,4 69,70
190×164 193,70 157,10 18,30 12,50 190,2 165,7 185,6 163,2 79,20
190×161 193,70 153,70 20,00 190,2 162,7 185,2 160,2 85,70
190×156 193,70 149,30 22,20 10,00 190,2 157,7 185,8 155,2 93,90 4 a 10
190×150 193,70 142,90 25,40 190,2 152,0 185,1 149,5 105,40 4 a 8
190×146 193,70 138,70 27,50 190,2 148,2 184,7 145,7 112,70
190×142 193,70 133,70 30,00 190,2 143,7 184,2 141,2 121,10
190×138 193,70 129,70 32,00 190,2 140,1 183,8 137,6 127,60



Diametro nominal Medidas de Laminação Medidas Garantidas Após Usinagem* Peso Comprimento**
Com Centragem Externa Com Centragem Interna
D. Ext (+/-)
mm		 Diâmetro Interno*** Parede (+/-) % D. Ext. D. Int. D. Ext. D. Int. Kg/m Metros
200×174 204,00 1,50 167,40 18,30 12,50 200,0 176,5 195,4 173,5 83,80 4 a 10
200×171 204,00 164,00 20,00 200,0 173,5 195,0 170,5 90,80
200×166 204,00 159,60 22,20 10,00 200,0 168,5 195,6 165,5 99,50
200×161 204,00 153,20 25,40 200,0 162,8 194,9 159,8 111,90 4 a 8
200×157 204,00 149,00 27,50 200,0 159,0 194,5 156,0 119,70
200×152 204,00 144,00 30,00 200,0 154,5 194,0 151,5 128,70
200×148 204,00 139,00 32,50 200,0 150,0 193,5 147,0 137,50
212×187 216,30 1,60 179,70 18,30 12,50 211,7 188,9 207,1 185,9 89,40 4 a 8
212×184 216,30 176,30 20,00 211,7 185,9 206,7 182,9 96,80
212×179 216,30 171,90 22,20 10,00 211,7 180,9 207,3 177,9 106,30
212×173 216,30 165,50 25,40 211,7 175,2 206,6 172,2 119,60 4 a 10
212×170 216,30 162,30 27,00 211,7 172,3 206,3 169,3 126,00
212×165 216,30 156,30 30,00 211,7 166,9 205,7 163,9 137,80
212×161 216,30 152,30 32,00 211,7 163,3 205,3 160,3 145,40
212×153 216,30 143,50 36,40 211,7 155,4 204,4 152,4 161,50 4 a 8
215×194 219,10 1,70 187,30 15,90 +15/-12,5 214,4 196,0 210,4 193,0 79,70 4 a 8
215×190 219,10 182,50 18,30 12,50 214,4 191,8 209,8 188,8 90,60
215×187 219,10 179,10 20,00 214,4 188,8 209,4 185,8 98,20
215×180 219,10 173,10 23,00 10,00 214,4 182,4 209,8 179,4 111,20
215×178 219,10 168,30 25,40 214,4 178,1 209,3 175,1 121,30
215×173 219,10 163,10 28,00 214,4 173,4 208,8 170,4 132,00
215×170 219,10 159,10 30,00 214,4 169,8 208,4 166,8 139,90
215×166 219,10 155,10 32,00 214,4 166,2 208,0 163,2 147,70
215×159 219,10 147,10 36,00 214,4 159,0 207,2 156,0 162,60
215×155 219,10 143,10 38,00 214,4 155,4 206,8 152,4 169,70
230×210 235,00 1,80 203,20 15,90 +15/-12,5 230,2 212,0 226,2 209,0 85,90 4 a 8
230×206 235,00 198,40 18,30 12,50 230,2 207,8 225,6 204,8 97,80
230×203 235,00 195,00 20,00 230,2 204,8 225,2 201,8 106,00
230×196 235,00 189,00 23,00 10,00 230,2 198,4 225,6 195,4 120,30 4 a 10
230×192 235,00 184,20 25,40 230,2 194,1 225,1 191,1 131,30
230×188 235,00 180,00 27,50 230,2 190,3 224,7 187,3 140,70
230×182 235,00 173,00 31,00 230,2 184,0 224,0 181,0 156,00 4 a 8
230×173 235,00 163,00 36,00 230,2 175,0 223,0 172,0 176,70
230×169 235,00 159,00 38,00 230,2 171,4 222,6 168,4 184,60
240×219 244,50 1,80 212,70 15,90 +15/-12,5 239,7 221,5 234,7 218,5 89,60 4 a 8
240×215 244,50 207,90 18,30 12,50 239,7 217,3 235,1 214,3 102,10
240×212 244,50 204,50 20,00 239,7 214,3 234,7 211,3 110,70
240×206 244,50 198,50 23,00 10,00 239,7 207,9 235,1 204,9 125,60 4 a 10
240×202 244,50 193,70 25,40 239,7 203,6 234,6 200,6 137,20
240×198 244,50 189,50 27,50 239,7 199,8 234,2 196,8 147,20
240×191 244,50 182,50 31,00 239,7 193,5 233,5 190,5 163,20
240×184 244,50 174,50 35,00 239,7 186,3 232,7 183,3 180,80 4 a 8
240×179 244,50 168,50 38,00 239,7 180,9 232,1 177,9 193,50







Diametro nominal Medidas de Laminação Medidas Garantidas Após Usinagem* Peso Comprimento**
Com Centragem Externa Com Centragem Interna
D. Ext (+/-)
mm		 Diâmetro Interno*** Parede (+/-) % D. Ext. D. Int. D. Ext. D. Int. Kg/m Metros
254×234 259,00 2,00 227,20 15,90 +15/-12,5 254,0 236,2 250,0 233,2 95,30 4 a 10
254×230 259,00 222,40 18,30 12,50 254,0 232,0 249,4 229,0 108,60
254×227 259,00 219,00 20,00 254,0 229,0 249,0 226,0 117,90
254×220 259,00 213,00 23,00 10,00 254,0 222,6 249,4 219,6 133,90 4 a 8
254×216 259,00 208,20 25,40 254,0 218,3 248,9 215,3 146,30
254×211 259,00 203,00 28,00 254,0 213,6 248,4 210,6 159,50
254×208 259,00 199,00 30,00 254,0 210,0 248,0 207,0 169,40
254×204 259,00 195,00 32,00 254,0 206,4 247,6 203,4 179,10
254×196 259,00 186,00 36,50 254,0 198,3 246,7 195,3 200,30
265×245 269,90 2,00 238,10 15,90 +15/-12,5 264,9 247,1 260,9 244,1 99,60 4 a 8
265×241 269,90 233,30 18,30 12,50 264,9 242,9 260,3 239,9 113,50
265×238 269,90 229,90 20,00 264,9 239,9 259,9 236,9 123,30 4 a 10
265×231 269,90 222,90 23,50 10,00 264,9 232,6 260,2 229,6 143,80
265×227 269,90 219,10 25,40 264,9 229,2 259,8 226,2 153,20 4 a 8
265×222 269,90 213,90 28,00 264,9 224,5 259,3 221,5 167,00
265×219 269,90 209,90 30,00 264,9 220,9 258,9 217,9 177,50
265×215 269,90 205,90 32,00 264,9 217,3 258,5 214,3 187,70
265×207 269,90 196,90 36,50 264,9 209,2 257,6 206,2 210,10
268×248 273,00 2,00 241,20 15,90 +15/-12,5 268,0 250,2 264,0 247,2 100,80 4 a 8
268×244 273,00 236,40 18,30 12,00 268,0 246,0 263,4 243,0 114,90
268×241 273,00 233,00 20,00 268,0 243,0 263,0 240,0 124,80 4 a 10
268×234 273,00 226,00 23,50 10,00 268,0 235,7 263,3 232,7 144,60
268×230 273,00 222,20 25,40 268,0 232,3 262,9 229,3 155,10 4 a 8
268×226 273,00 217,00 28,00 268,0 227,6 262,4 224,6 169,20
268×222 273,00 213,00 30,00 268,0 224,0 262,0 221,0 179,80
268×218 273,00 209,00 32,00 268,0 220,4 261,6 217,4 190,20
268×210 273,00 200,00 36,50 268,0 212,3 260,7 209,3 212,90
293×270 298,50 2,30 261,90 18,30 12,50 293,2 271,8 288,6 268,8 126,50 4 a 10
293×267 298,50 258,50 20,00 293,2 268,8 288,2 265,8 137,40
293×260 298,50 251,50 23,50 10,00 293,2 261,5 288,5 258,5 159,40 4 a 8
293×256 298,50 247,70 25,40 293,2 258,1 288,1 255,1 171,10
293×251 298,50 241,30 28,60 293,2 252,3 287,5 249,3 190,40
293×250 298,50 238,50 30,00 293,2 249,8 287,2 246,8 198,60
318×296 323,80 2,40 287,20 18,30 12,50 318,4 297,2 313,8 294,2 137,90 4 a 10
318×293 323,80 283,80 20,00 318,4 294,2 313,4 291,2 149,80 4 a 8
318×285 323,80 276,80 23,50 10,00 318,4 286,9 313,7 283,9 174,00
318×282 323,80 273,00 25,40 318,4 283,5 313,3 280,5 186,90
318×279 323,80 266,60 28,60 318,4 277,7 312,7 274,7 208,20
334×313 339,70 2,60 303,10 18,30 12,50 334,1 313,3 329,5 310,3 145,10 4 a 10
334×310 339,70 299,70 20,00 334,1 310,3 329,1 307,3 157,70
334×303 339,70 292,70 23,50 10,00 334,1 303,0 329,4 300,0 183,30
334×299 339,70 288,90 25,40 334,1 299,6 329,0 296,6 196,90
349×328 355,60 2,70 319,00 18,30 12,50 349,9 329,3 345,3 326,3 152,20 4 a 10
349×325 355,60 315,60 20,00 349,9 326,3 344,9 323,3 165,50
349×317 355,60 308,60 23,50 10,00 349,9 319,0 345,2 316,0 192,50
349×314 355,60 304,80 25,40 349,9 315,6 344,8 312,6 206,80
359×343 365,10 3,00 333,10 16,00 +15/-12,5 359,1 343,1 355,1 340,1 137,80 4 a 10
359×340 365,10 330,10 17,50 12,50 359,1 340,5 354,7 337,5 150,00
359×339 365,10 328,50 18,30 359,1 339,1 354,5 336,1 156,50
359×331 365,10 320,70 22,20 10,00 359,1 331,1 354,7 328,1 187,70

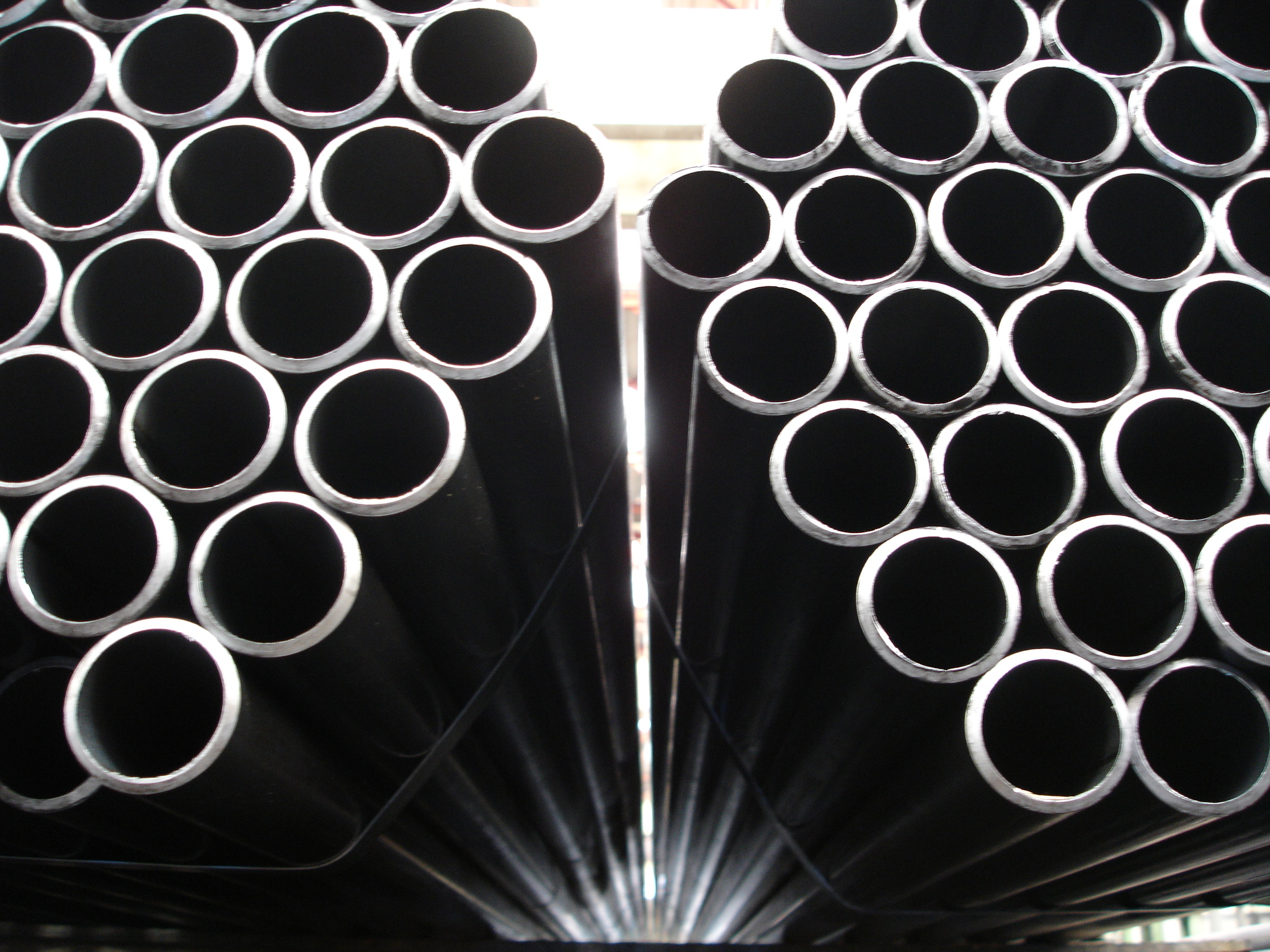

Tubos em Aço Carbono com Costura.



Diâmetro Nominal (“) Diâmetro externo mm Espessura mm Massa do tubo preto Kg/m
Básico mín. máx. Leve Média Pesada Leve Média Pesada
1/4 13,5 13,2 13,9 2,00 2,25 3,00 0,57 0,62 0,78
3/8 17,2 16,7 17,4 2,00 2,25 3,00 0,75 0,83 1,05
1/2 21,3 21,0 21,7 2,25 2,65 3,00 1,06 1,22 1,35
3/4 26,9 26,5 27,1 2,25 2,65 3,00 1,37 1,58 1,77
1 33,7 33,3 34,0 2,65 3,35 3,75 2,03 2,51 2,77
1.1/4 42,4 42,0 42,7 2,65 3,35 3,75 2,60 3,23 3,57
1.1/2 48,3 47,9 48,6 3,00 3,35 3,75 3,35 3,71 4,12
2 60,3 59,7 60,7 3,00 3,75 4,50 4,24 5,23 6,19
2.1/2 76,1 75,3 76,3 3,35 3,75 4,50 6,01 6,69 7,95
3 88,9 88,0 89,4 3,35 4,00 4,50 7,07 8,38 9,37
3.1/2 101,6 100,3 102,1 3,75 4,25 5,00 9,05 10,20 11,91
4 114,3 113,1 114,9 3,75 4,50 5,60 10,22 12,18 15,01
5 139,7 138,5 140,8 – 4,75 5,60 – 15,81 18,52
6 165,1 163,9 166,5 – 5,00 5,60 – 19,74 22,03

Tolerância na massa por metro



Classe Tubos individuais
Lotes Maiores que 10 t Lotes Menores que 10 t
Pesada ± 10% ± 7,5%
Média
Leve



Limite do ensaio de achatamento



Diâmetro nominal Afastamento entre placas (D é o diâmetro externo básico do tubo)
Até 1/2 0,85 D
3/4 até 1 1/2 0,80 D
2 até 2 1/2 0,75 D
3 até 5 0,70 D
6 0,65 D

Tubo de Aço Carbono com Costura Norma 5590 Schedule 10 com Ranhura.

O sistema Ranhurado Grooved pode ser utilizado em tubulações para mineração, petróleo e gás, dutos de ar condicionado, sistemas de proteção contra incêndio, entre outras aplicações industriais.

Diâmetro Externo Espessura da Parede (mm)
Polegada mm Parede Peso
1/2” 21,34 2,11 1.020
3/4” 26,67 2,11 1.300
1” 33,40 2,77 2.120
1.1/4” 42,16 2,77 2.730
1.1/2” 48,26 2,77 3.160
2” 60,33 2,77 3.980
2.1/2” 73,03 3,05 5.330
3” 88,90 3,05 6.450
3.1/2” 101,60 3,05 7.400
4” 114,30 3,05 8.350
5” 141,30 3,40 11.600
6” 168,28 3,40 13.800
8” 219,08 3,76 19.900
10” 273,05 4,19 27.800

Tubos Mecânicos Trefilados sem Costura VMec 134 AP



Diâmetro Nominal Medidas de Laminação Medidas Garantidas Após Usinagem* Peso Comprimento**
Com Centragem Externa Com Centragem Interna
D. Ext. (+/-) mm Diâmetro Interno*** Parede (+/-) % D. Ext. D. Int. D. Ext. D. Int. Kg/m Metros
32×20 32.20 .20 19.80 6.20 10. 31.40 21.94 30.16 20.70 04. 4 a 8
32×16 32.20 15.60 08.30 31.40 18.16 29.74 16.50 4.90
36×25 36.20 .20 24.80 5.70 10. 35.40 26.84 34.26 25.70 4.30 4 a 8
36×20 36.20 19.60 8.30 35.40 22.16 33.74 20.50 5.70
36×16 36.20 15.40 10.40 35.40 18.38 33.32 16.30 6.60
40×28 40.60 .20 27.80 6.40 10. 39.80 29.98 38.52 28.70 5.40 4 a 8
40×25 40.60 24.80 7.90 39.80 27.28 38.22 25.70 09.40
40×20 40.60 19.40 10.60 39.80 22.42 37.68 20.30 07.80
45×32 45.20 .20 31.80 6.70 10. 44.40 34.04 43.06 32.70 6.40 4 a 8
45×28 45.20 27.60 08.80 44.40 30.26 42.64 28.50 7.90
45×22 45.20 21.80 11.70 44.40 25.04 42.06 22.70 9.60
50×36 50.20 .20 35.60 7.30 10. 49.40 37.96 47.94 36.50 7.70 4 a 8
50×32 50.20 31.20 9.50 49.40 34. 47.50 32.40 9.50
50×25 50.20 24. 13.10 49.40 27.52 46.78 24.90 12.
56×40 56.40 .30 38.80 8.80 10. 55.50 41.91 53.74 40.15 10.30 4 a 8
56×36 56.40 34.80 10.80 55.50 38.31 53.34 36.15 12.10
56×28 56.40 26.80 14.80 55.50 31.11 52.54 28.15 15.20
63×50 63.40 .30 49. 7.20 10. 62.50 51.79 61.06 50.35 10. 4 a 8
63×39 63.40 38. 12.70 62.50 41.89 59.96 39.35 15.90
63×33 63.40 32.40 15.50 62.50 36.85 59.40 33.75 18.30

*As medidas garantidas valem para peças cujo comprimento é menor ou igual a 2,5 vezes o diâmetro externo para tubos de até 1 mm de diâmetro externo nominal maior que 1 mm.
**Podemos fornecer qualquer comprimento até 12,0 metros mediante consulta prévia.
-Retilineidade: Flecha máxima de 2,0 mm/m para todas as bitolas.
***As medidas dos diâmetros internos não estão considerando as variações de tolerância do diâmetro externo e parede.



Norma Aço Composição Química % Espessura de Parede (mm) Limite de Escoamento (Mpa) Resistência à Tração (Mpa) Alongamento (%) Dureza (HB)
C Si Mn P S*
VMec 134 AP VMec 134 AP ≤ 0,22 ≤ 0,55 ≤ 1,60 ≤ 0,040 0,010/0,030 P≤ 16 345 510 22 145
16 < P ≤ 25 335 490 22 136
25 < P ≤ 40 325 490 22 136



*O padrão de fornecimento do teor para o aço ST-52 é de 0,2/0,010
